更新的協調(H1Z2Z2-K)歐洲標準太陽能電纜,用于太陽能電池板陣列等光伏系統內的互連。 適用于管道或系統內部和外部的固定安裝,但不適用于直埋設施。 我們的太陽能電纜符合BS EN 50396標準,抗紫外線,符合HD 605 / A1防紫外線標準,并根據EN 60216進行耐久性測試。對于火災,煙霧排放和有毒煙霧對生命和設備造成潛在風險的安裝。

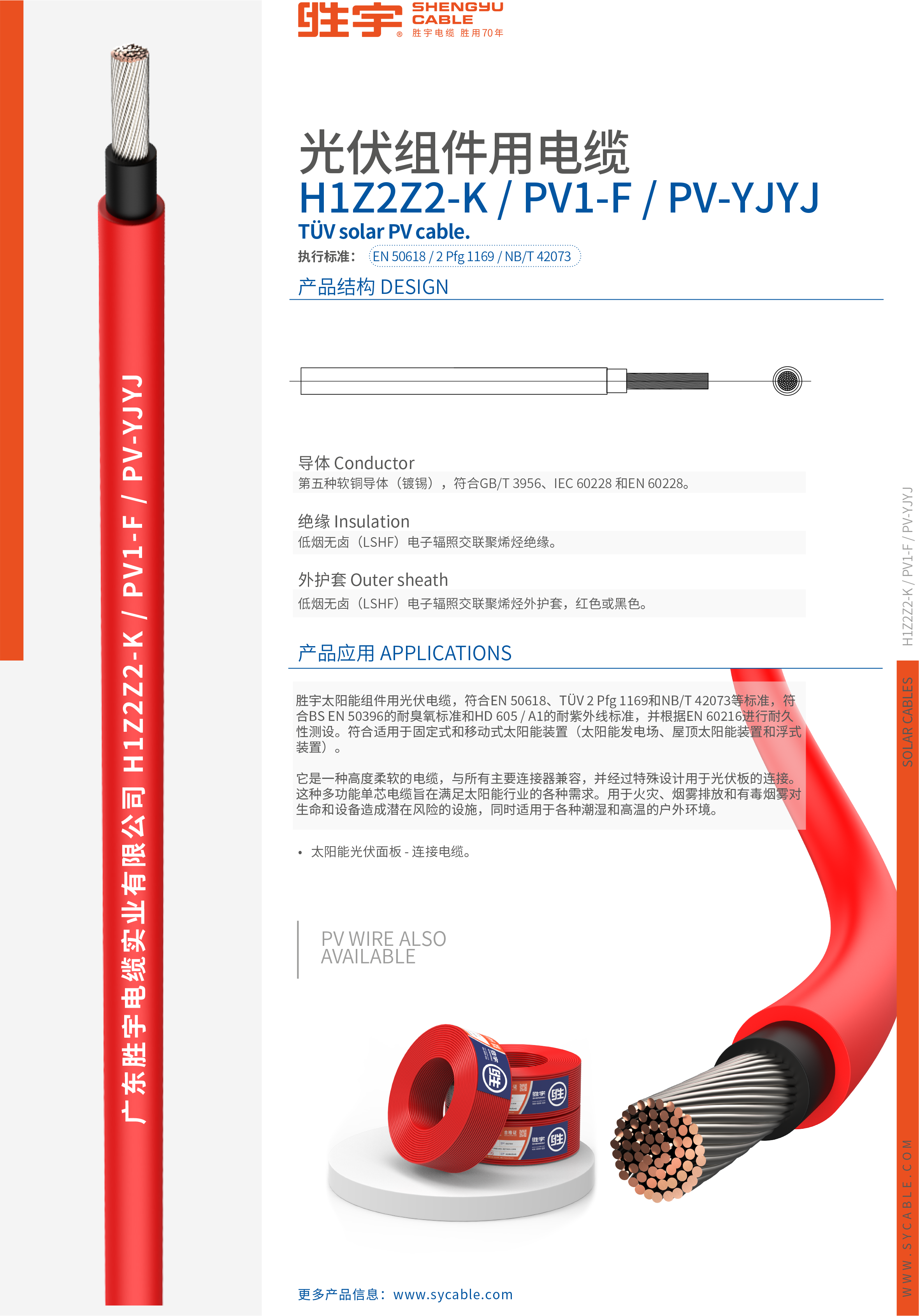

產品型號: PV1-FH1Z2Z2-KPV-YJYJ
額定電壓: AC:600/1000V DC:900/1800V
產品特性: 該光伏電纜PV1-F具有優異的耐酸堿性和耐濕熱性高低溫沖擊,無鹵,環保,使用壽命長。
應用領域: 隨太陽能光伏系統應用于通信、電力、氣象、廣播電視、航道坐標指示燈、鐵路、光伏電站等域的電源連。也可適用于晝夜溫差大的沙漠和有鹽霧潮濕的沿海以及高原輻射強的地區。
光伏電纜的特性是由其電纜專用絕緣料和護套料決定的,我們稱之為交聯PE,經過輻照加速器輻照以后,電纜料的分子結構會發生改變,從而提供其個方面的性能。抗機械載荷實際上,在安裝和維護期間,電纜可在屋頂結構的銳邊上布線,同時電纜須承受壓力、彎折、張力、交叉拉伸載荷及強力沖擊。如果電纜護套強度不夠,則電纜絕緣層將會受到嚴重?fù)p壞,從而影響整個電纜的使用壽命,或者導致短路、火災和人員傷害危險等問題的出現。
1.導體
5級柔性鍍錫銅導體
2.絕緣
無鹵素交聯化合物
3.護套
無鹵素交聯阻燃化合物
型號 | 名稱 | 規格 | 芯數 | 額定電壓 |
---|---|---|---|---|
PV1-F | TUV萊茵標準光伏太陽能電纜 | 2.5~35mm2 | 1 | AC: 600/1000V DC: 900/1800V |
H1Z2Z2-K | 歐標光伏電纜 | 1.5~240mm2 | 1芯 | AC: 1.0/1.0kV DC: 1.5kV |
PV-YJYJ | 國標光伏發電系統用電纜 | 1.5~240mm2 | 1~5芯 | AC: 0.6/1kV DC: 1.8kV |
補充說明:
如果電纜使用在直流系統中,其導體間的額定電壓應不大于電纜AC額定值U的1.5倍。在單相接地直流系統中,此數值應乘以0.5的系數。 |
額定電壓(Uo/U)
AC: 600/1000V
DC: 900/1800V
執行標準
UL PV WIRE / UL USE-2 / EN 50618 / TüV 2Pfg 1169-08 / UTE C 32-502 / IEC 62930
認證
CE
UL LISTED
TüV
EN
RoHS
散熱性能
zui高使用溫度:120℃。
zui大短路溫度:250℃(zui長5秒)。
zui低使用溫度:-40℃。
防火性能
基于UNE-EN 60332-1和IEC 60332-1的火焰非傳播。
LSZH(低煙無鹵)基于UNE-EN 60754-1和IEC 60754-1。
基于UNE-EN 61034和IEC 61034的低煙霧排放:透光率> 60%
基于UNE-EN 60754-2和IEC 60754-2的低腐蝕性氣體排放。
機械性能
zui小彎曲半徑:電纜直徑×3。
抗沖擊性:AG2中等嚴重程度。
化學性能
耐化學性和耐油性:優異。
潤滑脂和礦物油抵抗力:非常好。
抗紫外線
抗紫外線,基于EN 50618,TüV2Pfg1169-08和UL 2556。
耐水性能
水存在:AD8浸沒。
預計壽命
根據UNE-EN 60216-2估計壽命為30年。
