隔離型(柔性)礦物絕緣電纜防火電纜

由高導頻率的電纜以及氧化鎂與無縫銅管保護套組成的礦物絕緣電纜有著強大的防火性能,以?xún)?yōu)異的性能受到各領域的廣泛使用,是現代建筑工程主干線保障電力輸送必不可少的防火電纜。

柔性聯鎖鎧裝護套礦物絕緣電纜

產品型號: HFTGBHFTGBY

額定電壓: 0.6/1kV

產品特性: 真正意義的防火、不燃、無煙、無鹵、無毒五大安全保障的防火電纜。 燃燒950度通電180min,阻燃能力超過A類,彎曲半徑7D,運行電壓為0.6/1kV,單芯達630mm2,多芯達300mm2。

應用領域: 適用于石油、天然氣和石油工業、機場、電力和控制電路的應急照明系統和火災報警系統,提供950°C的電路完整性。

產品簡介


HFTGB柔性礦物絕緣電纜,采用硅橡膠為基材加入納米級高頻瓷化粉組合而成。

在遇火焰侵襲時,柔性合成礦物絕緣材料在燃燒的熱作用下 溫度達到或超過650度時會逐漸形成陶瓷化結晶,隨著溫度的提高,其絕緣性能、耐火性能、隔溫性能逐步上升,當溫度超過1100℃后,其各方面性能更為卓越,真正的為救援逃生提供了更為有力的保證。



型號 規格 芯數 額定電壓
HFTGB 10~630mm2 1~5芯 0.6/1kV
HFTGBY 10~630mm2 1~5芯 0.6/1kV
補充說明:

導體規格120mm2及以上建議選用單芯電纜,以方便敷設。

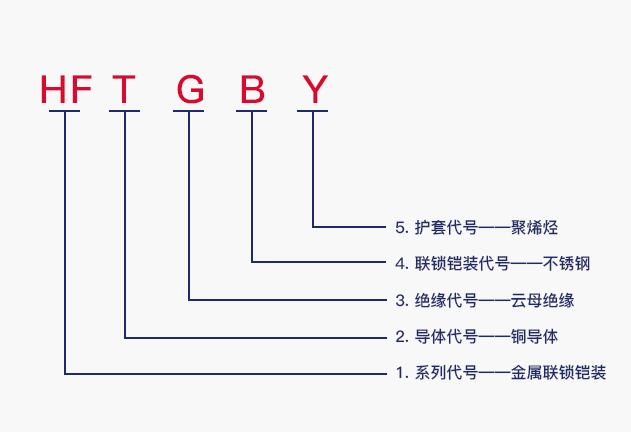

型號說明示例

  • 1.種類代號

    金屬聯鎖鎧裝系列HF

  • 2.導體代號

    銅導體T

  • 3.絕緣代號

    云母絕緣G

  • 4. 金屬套代號

    不銹鋼聯鎖鎧裝B

    鋁合金聯鎖鎧裝LH

    銅帶聯鎖鎧裝T

    銅合金帶聯鎖鎧裝TH

  • 5.護套代號

    聚乙烯/聚烯烴Y

  • 為符合各地相關驗收規范,可在型號前面加上WDZAN,WDZN,NH,ZR等功能代號實際產品相同。

型號示例

例如:

產品表示示例

示例1:重型銅芯礦物絕緣不銹鋼帶聯鎖鎧裝電纜,額定電壓為0.6/1kV,3+2芯,標稱截面16mm2,中性截面10mm2,

表示為:HFTGB-0.6/1kV 3×16+2×10 Q/SY 3-2016

示例2:重型銅芯礦物絕緣不銹鋼帶聯鎖鎧裝聚烯烴護套電纜,額定電壓為1kV,5芯,標稱截面70mm2,

表示為:HFTGBY-0.6/1kV 5×70 Q/SY 3-2016

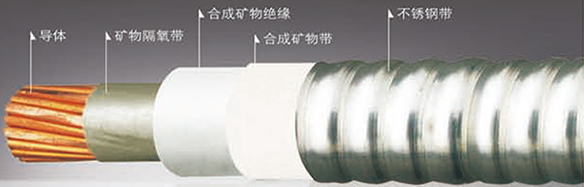

產品結構示意圖

1. 導體:采用多股銅線絞合而成,具有良好的彎曲特性。

2. 隔氧帶:采用云母礦物隔氧帶。

3. 絕緣層:采用合成礦物質絕緣。

4. 礦物帶:采用礦物帶保護內絕緣,緩沖外力。

5. 金屬套:采用不銹鋼帶聯鎖鎧裝,具有良好抗機械撞擊力、柔性彎曲等特性(可代替地線)。

6. 隔離套:采用交聯聚乙烯防水隔離層。

7. 外護層:采用低煙無毒或更好更高的塑性材質,有良好的防腐蝕特性,可根據要求選擇不同標號的材料。(可選)

產品詳情

①防火性能

HFTGB系列防火電纜外護層采用非磁性不銹鋼材料制成螺紋狀,既保持電纜原有柔軟彎曲度,又增加防火等級,同時保證施工防刮損和使用時防鼠咬,更可以幫助電纜使用時散熱,可與常用電纜媲美。這些材料本身不會引起火災,不可能燃燒或助燃。

同時這些材料都具有1300℃以上的較高熔點,因此 HFTGB系列防火電纜即使在1000℃高溫火焰條件下也能發揮正常的輸電功能,是一種真正意義上的防火電纜。

②源自專利技術--柔性合成礦物絕緣材料

柔性合成礦物絕緣材料采用硅橡膠為基材加入氧化鎂、氧化鋁、瓷化粉等材料組合而成。

HFTGB系列柔性合成礦物絕緣防火電纜增強了電纜電性能與機械物理性能,同時增強耐化學腐蝕性;解決了剛性防火電纜( BTTZ )容易吸潮,影響電纜絕緣性能;減少在敷設安裝中因需大量接頭而導致電氣故障。

③柔性

生產時可連續纏繞在電纜盤上,安裝時可順利放線,不扭結;

真正的柔性,其結構與普通電纜相似,與普通電纜一樣柔軟;

電纜的導體采用成熟的絞線緊壓技術,在保證導體光潔、圓整的基礎上,提高電纜導體柔性;

絕緣材料采用柔性合成礦物材料,其柔軟性與橡膠相當。

采用非磁性不銹鋼制成螺紋狀外護層,從而保證電纜的彎曲性能。

④無接頭電纜

HFTGB系列防火電纜可以根據客戶要求的長度、芯數進行供貨,不管是單芯,還是多芯電纜,其長度能滿足供電長度需要

⑤更綠色環保

HFTGB系列通過國家防火建筑材料監督檢驗中心檢測,實測數據表明其性能超越國家阻燃A類低煙無鹵型電纜要求。

⑥更大的載流能力

HFTGB系列防火電纜載流量遠超普通電纜,且不銹鋼螺紋護套更有利于熱量的散發,能傳輸更高的電流。

⑦超強的抗過載能力

HFTGB系列防火電纜絕緣層遇高溫能迅速形成堅硬的殼體保護,在承載超載、超負荷、短路電流致導體熔斷(1083℃)過程中,不短路,不起火,即使導體斷路形成的銅液也不會流出,杜絕了因過載而出現的電氣故障,更不會出現火情。

⑧優越防護能力

HFTGB系列防火電纜護層采用非磁性不銹鋼材料制成螺紋狀,可確保安裝施工防刮損,同時可承受火災時火燒脫落物及其它重物的不斷沖擊;且能防白蟻、鼠咬。

⑨制造范圍

HFTGB系列防火電纜多芯結構的導體zui大截面可做到300mm2,可以覆蓋各種規格建筑電線電纜需求。

⑩安裝敷設

HFTGB系列防火電纜使用無接頭、重量輕,敷設與普通電纜相同;敷設時彎曲、接線剝線無需使用專用工具打彎,可用吊架或托臂敷設,不需價格昂貴的安裝配件,且免維護。

檢測報告

礦物絕緣電纜被用于為關鍵設備如電源和控制電路提供電路完整性

    1. · 大樓機房、醫院手術室

    2. · 對樓梯間的空氣增壓系統

      · 火災報警系統

      · 應急電源系統、應急照明系統

      · 自動噴水滅火系統

    3. · 公共建筑,如劇院,電影院,賓館,學校

  •
    1. · 核反應堆、 隧道和礦山

    2. · 溫度測量裝置,電阻溫度探測器,熱電偶

      · 接近或內工業鑄造廠,窯爐和烤箱

      · 危險區域,其中的可燃?xì)怏w可以是本

    3. · 交通樞紐 - 火車站,機場等

礦物絕緣電纜是作為建筑消防安全線路鋪設的最佳選擇

BS 6387: 電纜防火試驗

本次試驗基于BS 6387:2013《在火焰條件下電纜保持線路完整性的耐火試驗方法》進行,本標準詳細說明了根據其防火能力對電纜進行分類的以下試驗。礦物絕緣電纜能夠達到該標準的最高耐火等級。

  • 耐火實驗

    電纜在通過額定電壓下的電流時暴露在火焰中進行測試。

    下表定義了四個等級類別。

    • 標志條件
    • A級650℃/3小時
    • B級750℃/3小時
    • C級950℃/3小時
    • D級950℃/20分鐘

  • 噴淋試驗

    新的電纜樣品暴露于火焰在650°C 15分鐘,同時在額定電壓下通過電流,然后打開水噴淋,使火和水再接觸15分鐘

    等級結果如下:

    • 標志條件
    • W級650℃/15分鐘

  • 機械沖擊試驗

    最后一個要求是機械沖擊損壞,將新的電纜樣品安裝在S形彎曲的背板上并暴露在火焰中,而背板則用與被測電纜直徑相同的實心鋼筋每30秒撞擊一次,持續15分鐘。

    電纜暴露在以下性能表中定義的溫度下:

    • 標志條件
    • X級650℃/15分鐘
    • Y級750℃/15分鐘
    • Z級950℃/15分鐘

超越標準

標準中的3個試驗,每做一個新實驗都得換一個新的樣品,勝宇礦物絕緣電纜可以輕松遵守和承受最繁重的等級類別C、W、Z,甚至3個試驗中整個過程中使用同一個電纜樣品不需更換。
