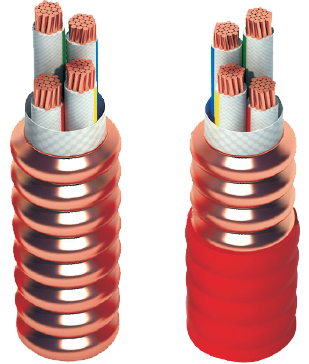

該電纜是在礦物絕緣電纜存在弊端的基礎上改良過的一種新型的防火電纜，它能克服礦物絕緣電纜生產長度有限的弊端，避免安裝敷設中出現的中間接頭的問題，具有絕緣層不易受潮、安裝敷設方便等優點，隨著該產品的不斷推廣，它的優良性能越來越受廣大客戶的認可，現已廣泛應用于基礎工業及民用建設中。
產品型號： NW-RTTZ-ANW-RTTYZ-B1NW-YTTW-ANW-YTTWY-B1YTTWYTTWVYTTWYRTTZRTTYZRTTVZBTWTZBTWTYZBTTRZBTTE
額定電壓： 0.6/1kV
產品特性： 耐火標準可通過BS6387三項考核：即950℃3h火焰下不擊穿，650℃30min后承受15min的水噴淋(直接浸水亦可)，950℃火焰下承受15min的敲擊振動而不破壞，從而在耐火性能上完全達到BTT的考核標準。
應用領域： 本產品可以在隧道、電纜溝、橋架、槽盒、豎井中、高層建筑、軌道交通、醫院、商城、展館、車庫、娛樂場所、數據中心 等重要場所輸配電線路中敷設。
該電纜是在礦物絕緣電纜存在弊端的基礎上改良過的一種新型的防火電纜，它能克服礦物絕緣電纜生產長度有限的弊端，避免安裝敷設中出現的中間接頭的問題，具有絕緣層不易受潮、安裝敷設方便等優點，隨著該產品的不斷推廣，它的優良性能越來越受廣大客戶的認可，現已廣泛應用于基礎工業及民用建設中。
| 型號 | 規格 | 芯數 | 額定電壓 |
|---|---|---|---|
| NW-RTTZ-A | 1.0~630mm2 | 1~5芯 | 0.6/1kV |
| NW-RTTYZ-B1 | 1.0~630mm2 | 1~5芯 | 0.6/1kV |
| NW-YTTW-A | 1.0~630mm2 | 1~5芯 | 0.6/1kV |
| NW-YTTWY-B1 | 1.0~630mm2 | 1~5芯 | 0.6/1kV |
| YTTW | 1.0~630mm2 | 1~19芯 | 0.6/1kV |
| YTTWV | 1.0~630mm2 | 1~19芯 | 0.6/1kV |
| YTTWY | 1.0~630mm2 | 1~19芯 | 0.6/1kV |
| RTTZ | 1.0~630mm2 | 1~5芯 | 0.6/1kV |
| RTTYZ | 1.0~630mm2 | 1~5芯 | 0.6/1kV |
| RTTVZ | 1.0~630mm2 | 1~5芯 | 0.6/1kV |
| BTWTZ | 1.0~630mm2 | 1~5芯 | 0.6/1kV |
| BTWTYZ | 1.0~630mm2 | 1~5芯 | 0.6/1kV |
| BTTRZ | 1.0~630mm2 | 1~5芯 | 0.6/1kV |
| BTTE | 1.0~630mm2 | 1~5芯 | 0.6/1kV |
| 補充說明：
導體規格120mm2及以上建議選用單芯電纜，以方便敷設。 NW型耐火電纜執行團體標準 T/GDWCA 0074-2021 《NW型耐火電纜》。 | |||

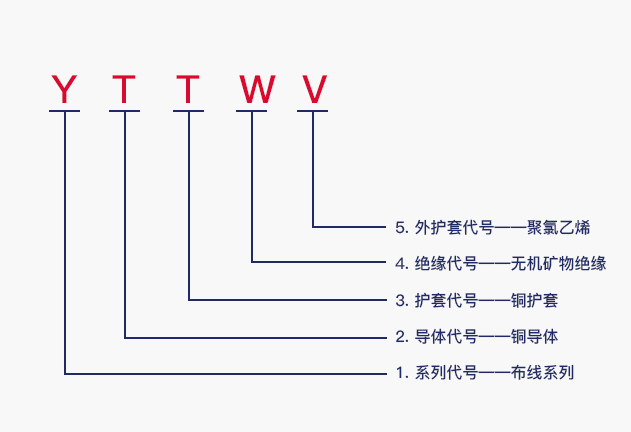

金屬護套無機礦物絕緣電纜Y
銅導體T
銅護套T
無機礦物絕緣W
聚氯乙烯V
聚烯烴外套Y
銅芯軋紋銅護套無機礦物絕緣電纜，額定電壓0.6/1kV，5芯，標稱截面16mm2，表示為：
YTTW-0.6/1 kV-(5×16)-JG/T 313-2014
銅芯軋紋銅護套無機礦物絕緣聚氯乙烯外套電纜，額定電壓0.6/1kV，4芯，標稱截面95mm2，表示為：
YTTWV-0.6/1 kV-(4×95)-JG/T 313-2014
銅芯軋紋銅護套無機礦物絕緣無鹵低煙聚烯烴外套電纜，額定電壓0.6/1kV，3+1芯，標稱截面(3×70+1×35)mm2，表示為：
WD-YTTWY-0.6/1 kV-(3×70+1×35)-JG/T 313-2014
銅芯云母帶礦物絕緣波紋銅護套電力電纜，額定電壓0.6/1kV，4芯，標稱截面25mm2，表示為：
RTTZ-0.6/1kV 4×25 GB/T 34926-2017
銅芯云母帶礦物絕緣波紋銅護套聚氯乙烯外護套電力電纜，額定電壓0.6/1kV，5芯，標稱截面16mm2，表示為：
RTTVZ-0.6/1kV 5×16 GB/T 34926-2017
銅芯云母帶礦物絕緣波紋銅護套聚烯烴外護套低煙無鹵阻燃電力電纜，額定電壓0.6/1kV，3+1芯，標稱截面(3×70+1×35)mm2，表示為：
WDZ-RTTYZ-0.6/1kV 3×70+1×35 GB/T 34926-2017

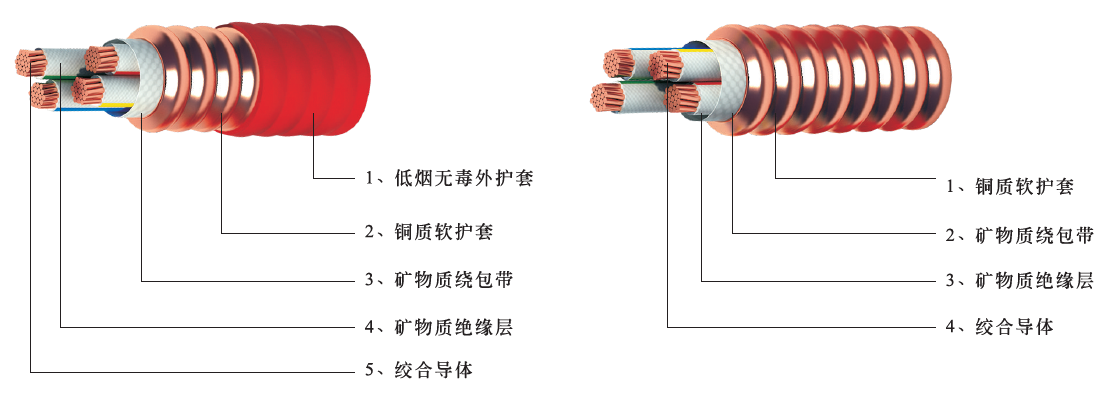

1. 導體：采用多股銅線絞合而成，具有良好的彎曲特性。
2. 絕緣層：采用無機云母帶礦物絕緣材質。
3. 金屬套：采用銅質軟護套，經特殊工藝加工處理，具有良好的導電性能、抗機械撞擊力、柔性彎曲等特性（可代替地線）。
4. 外護層：采用低煙無毒或更好更高的塑性材質，有良好的防腐蝕特性，可根據要求選擇不同標號的材料（可選）。
1、防火性能優越，耐火等級不僅滿足國標GB12666.6A類950℃,90min，還可滿足英國BS6387-1994中規定的A級650℃3h;B級750℃3h; C級950℃3h要求；同時，在燃燒中還能耐受水噴與機械撞擊。
2、連續長度長，不管是單芯，還是多芯電纜，其長度能滿足供電長度需要，每根連續長度可達1000m以上。
3、截面大，單芯電纜截面可達630mm2,多芯電纜可達70mm2。
4、具有柔性，電纜可以盤在盤上，其彎曲半徑6-10D。
5、燃燒時無煙無毒，絕緣采用無機材料，燃燒時不會產生任何有害氣體，更不會發生2次污染，是真正的環保綠色產品。
6、過載能力大，電纜不僅載流量大，而且具有較大的過載能力。根據布線要示，通常電纜表面溫度≤70℃，若布線不可觸摸，也不與可燃建筑材料相接觸時，電纜護套溫度可提高到105 ℃。過載時防火電纜長期工作溫度可達250 ℃。
7、耐腐蝕，屏蔽性能好，銅護套耐腐蝕性良好，在特殊或?qū)︺~有腐蝕的環境下，應在銅護套外加一層低煙無鹵或塑料外護層。在銅護套的屏蔽下，無電磁干擾，不會對信號、控制電線電纜傳輸?shù)男畔a(chǎn)生干擾。
8、安全性好，防火電纜能在火焰中正常供電(950℃3小時以上正常供電） ，起動滅火裝置，減少火災損失。銅護套是優良導體，是zui好的接地線，大大提高接地保護靈敏度與可靠性。
9、使用壽命長，耐高溫不易老化，在正常工作狀態下，它的使用壽命在100年以上。
10、柔性防火電纜的運輸、安裝、安裝配件較簡單，近似于普通電纜。
11、經濟性好，柔性防火電纜由于制作工藝先進，安裝簡單，在同等條件下其綜合費用比礦物絕緣電纜的費用要低。
· 大樓機房、醫院手術室
· 對樓梯間的空氣增壓系統
· 火災報警系統
· 應急電源系統、應急照明系統
· 自動噴水滅火系統
· 公共建筑，如劇院，電影院，賓館，學校
· 核反應堆、 隧道和礦山
· 溫度測量裝置，電阻溫度探測器，熱電偶
· 接近或內工業鑄造廠，窯爐和烤箱
· 危險區域，其中的可燃?xì)怏w可以是本
· 交通樞紐 - 火車站，機場等

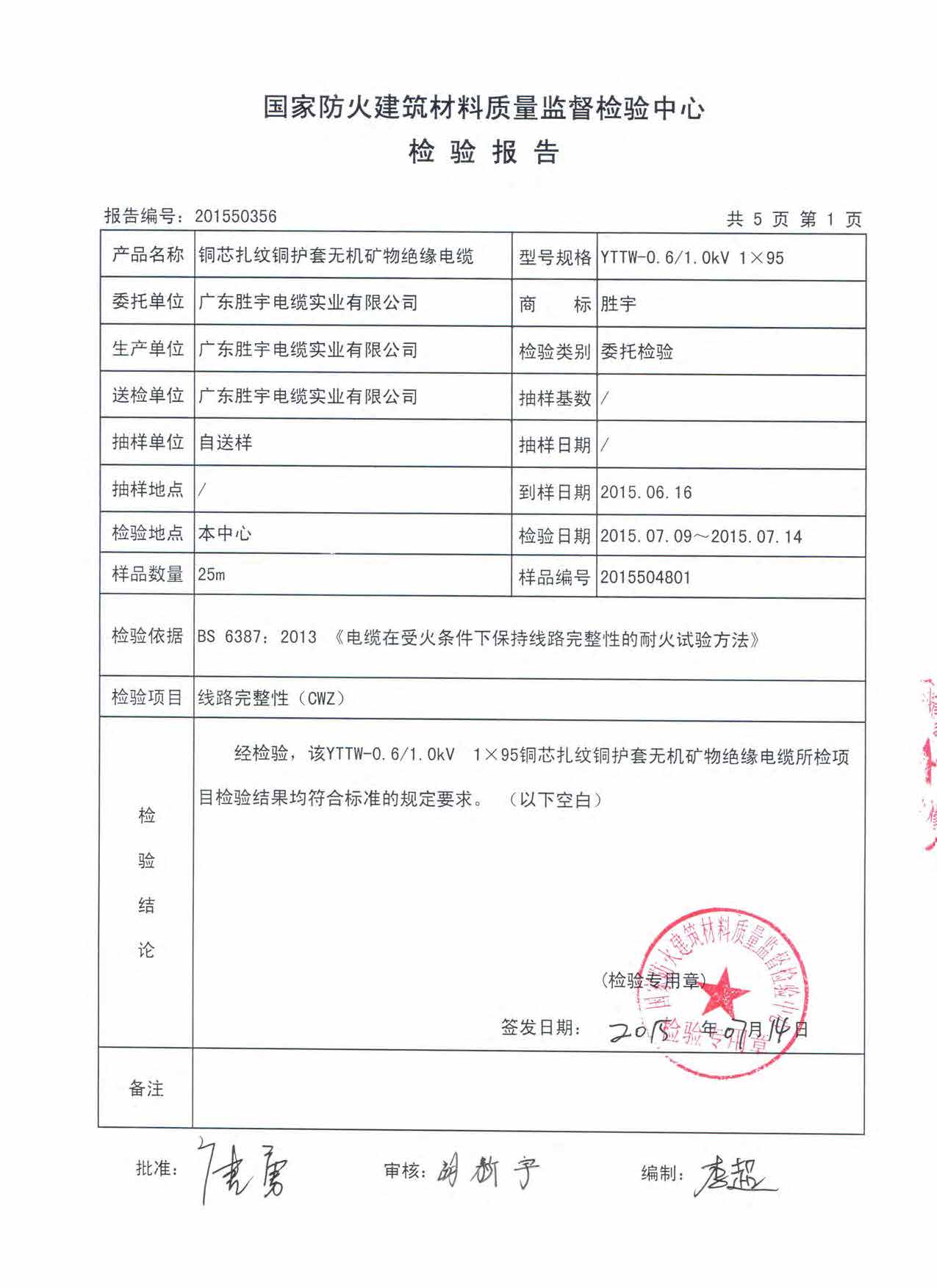

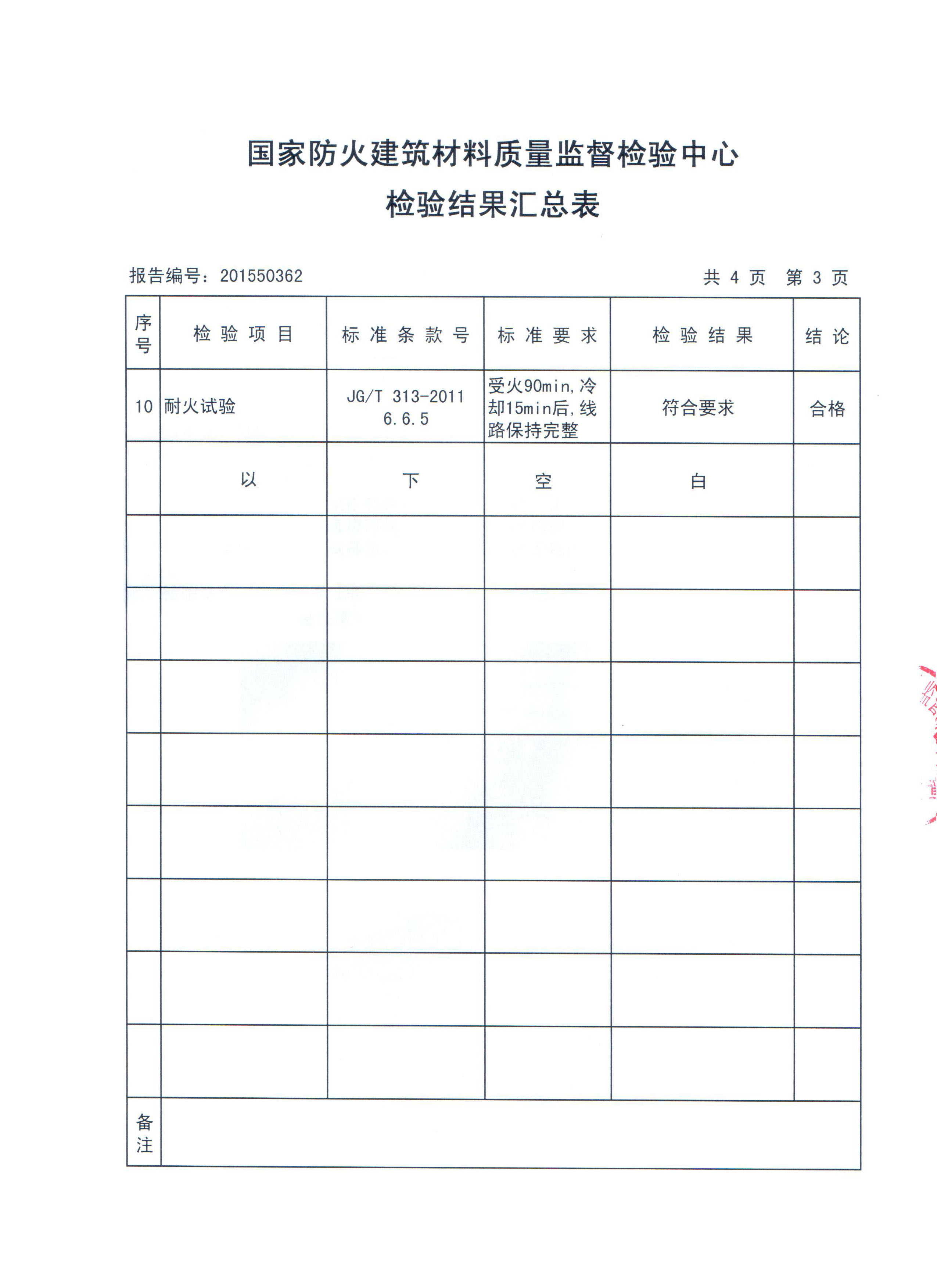

本次試驗基于BS 6387:2013《在火焰條件下電纜保持線路完整性的耐火試驗方法》進行，本標準詳細說明了根據其防火能力對電纜進行分類的以下試驗。礦物絕緣電纜能夠達到該標準的最高耐火等級。

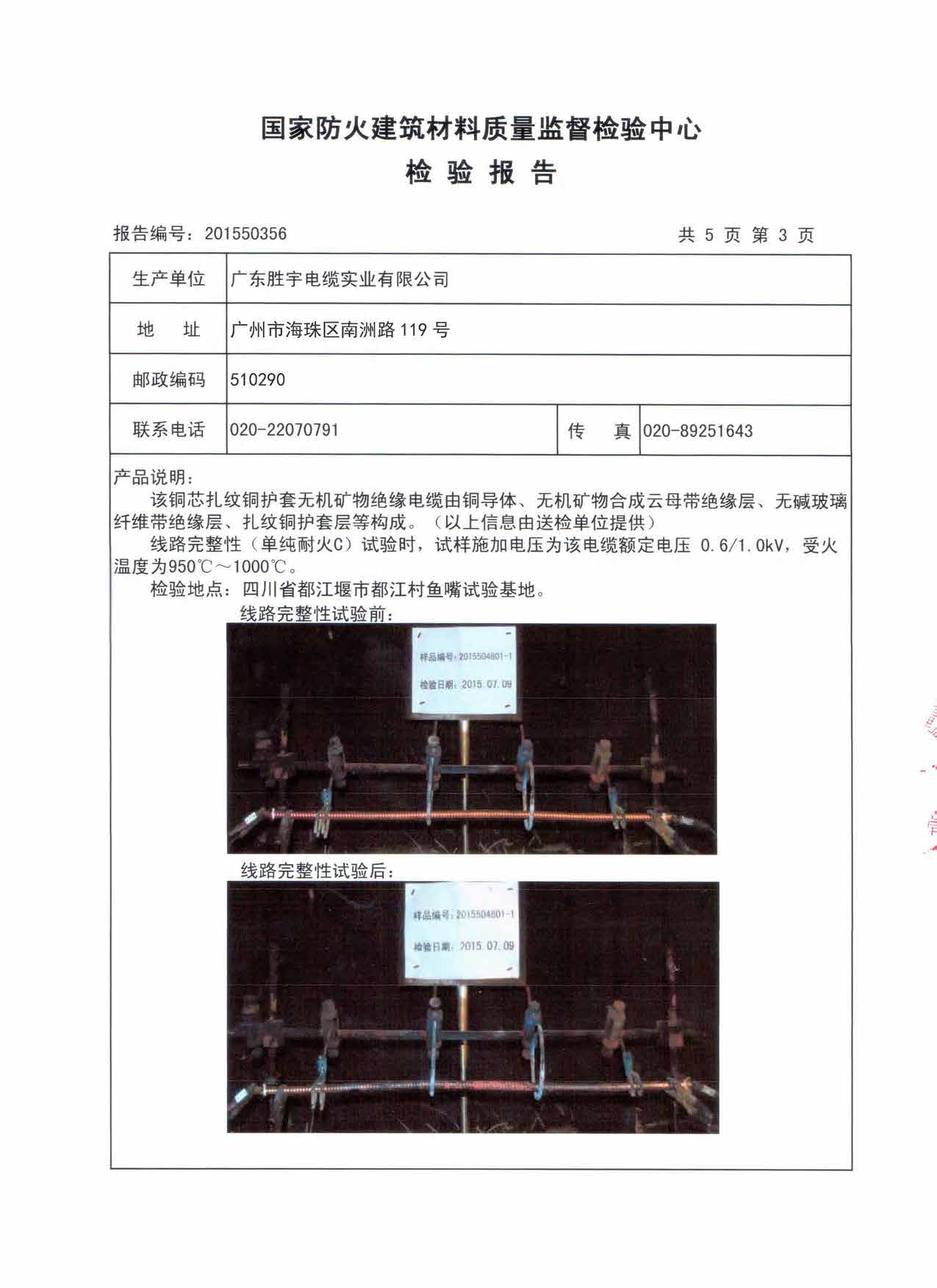

電纜在通過額定電壓下的電流時暴露在火焰中進行測試。
下表定義了四個等級類別。

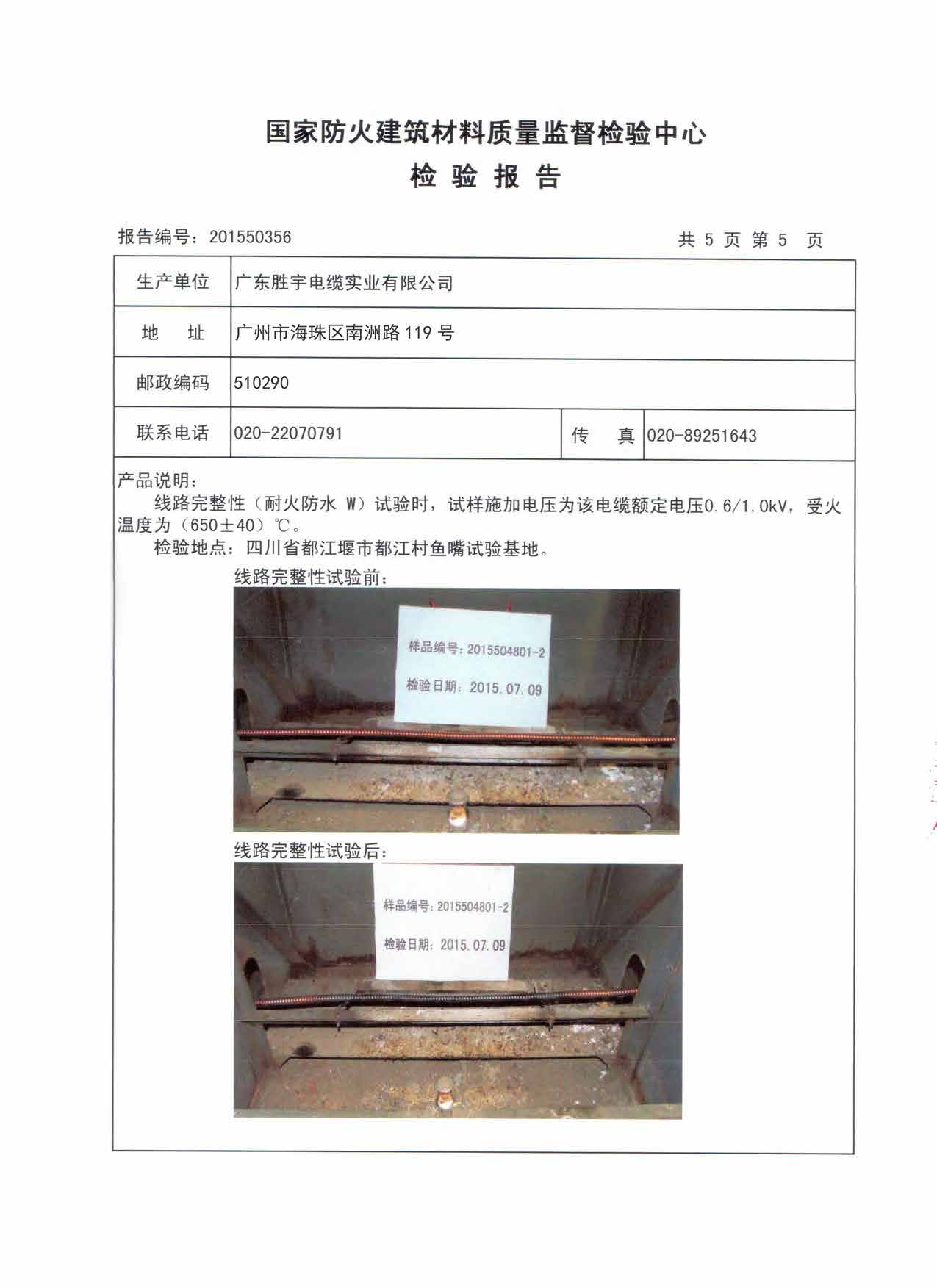

新的電纜樣品暴露于火焰在650°C 15分鐘,同時在額定電壓下通過電流，然后打開水噴淋，使火和水再接觸15分鐘
等級結果如下：

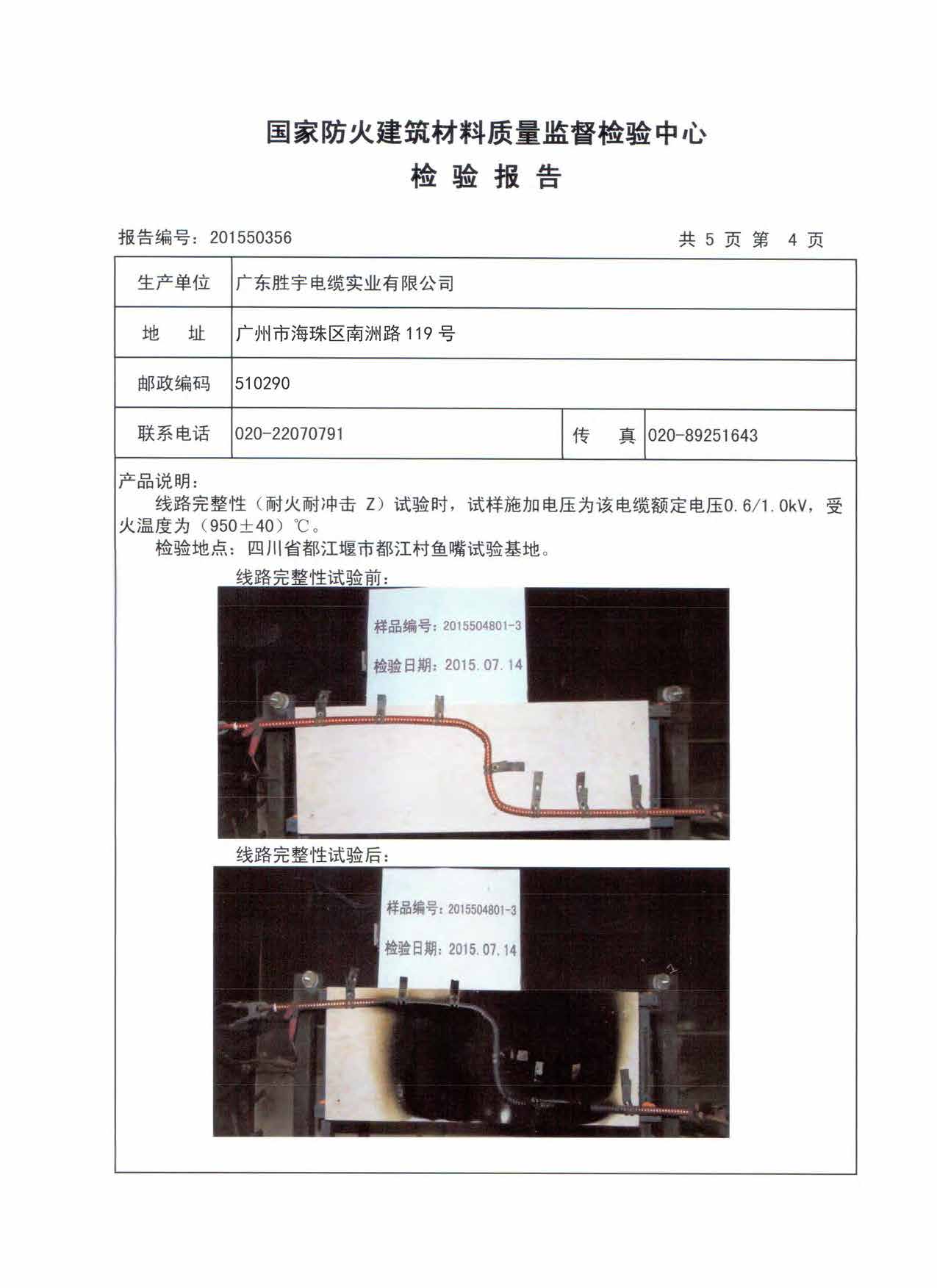

最后一個要求是機械沖擊損壞，將新的電纜樣品安裝在S形彎曲的背板上并暴露在火焰中，而背板則用與被測電纜直徑相同的實心鋼筋每30秒撞擊一次，持續15分鐘。
電纜暴露在以下性能表中定義的溫度下：
標準中的3個試驗，每做一個新實驗都得換一個新的樣品，勝宇礦物絕緣電纜可以輕松遵守和承受最繁重的等級類別C、W、Z，甚至3個試驗中整個過程中使用同一個電纜樣品不需更換。
