產品型號: WDZB1-YJYWDZB1-YJY23WDZB1N-YJYWDZB1N-YJY23

額定電壓: 0.6/1kV

產品特性: 燃燒性能等級B1級電纜,指阻燃1級電纜。執行標準為GB 31247-2014《電纜及光纜燃燒性能分級》。

應用領域: 普通消防供配電電線電纜應采用燃燒性能不低于B1級,耐火時間不小于3.0h的耐火電線電纜。建筑高度大于250m的民用建筑非消防用電線電纜的燃燒性能不應低于B1級。

產品簡介

民用建筑中的超高層建筑及一類高層建筑中規定必須使用B1電纜。同時高層建筑、商場、學校、地鐵站、機場、體育場、展覽館、醫院等人口密集型公眾場所即將廣泛使用B1電纜。

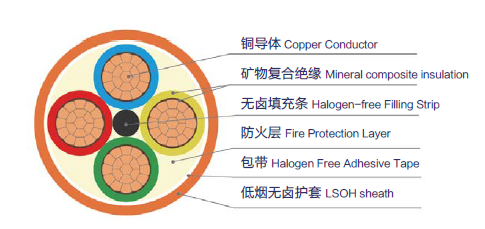

產品結構示意圖

電纜導體:有多股銅絲絞合而成,具有良好的彎曲特性。

絕緣層:采用礦物質絕緣材質,可耐溫到1000度以上。

防水隔離層:采用聚乙烯隔離材質。

礦物質填充層:采用國內外先進納米技術研制的具有防火、耐火、耐高溫、隔溫、隔熱等優點的無機礦物質材料。

外護套:采用燃燒性能B1級低煙無鹵聚烯烴材質,有良好的防腐蝕特性。

型號 名稱 規格 芯數 額定電壓
WDZB1-YJY 交聯聚乙烯絕緣低煙無鹵阻燃B1級銅芯電纜 1.0~630mm2 1~5 0.6/1kV
WDZB1-YJY23 交聯聚乙烯絕緣鋼帶鎧裝低煙無鹵阻燃B1級銅芯電纜 1.0~630mm2 1~5 0.6/1kV
WDZB1N-YJY 交聯聚乙烯絕緣低煙無鹵阻燃B1級耐火銅芯電纜 1.0~630mm2 1~5 0.6/1kV
WDZB1N-YJY23 交聯聚乙烯絕緣鋼帶鎧裝低煙無鹵阻燃B1級耐火銅芯電纜 1.0~630mm2 1~5 0.6/1kV
補充說明:

產品應用場景

WDZB1級阻燃電纜阻燃燃燒性能等級B1級,電纜采用氫氧化鎂、氫氧化鋁等金屬水合物來代替?zhèn)鹘y(tǒng)的填充,使電纜在燃燒過程中釋放結晶水,降低電纜火焰溫度,從而阻止火焰持續燃燒所帶來的熱量。該結構設計不僅僅確保火焰蔓延的高度,產煙總量、燃燒時的速度都能很好的控制到zui低。阻燃燃燒性能等級B1級電纜是一種節能阻燃環保產品,該產品主要適用于額定電壓35kV及以下人口相對密集且阻燃燃燒等級較高的場所,如:地鐵、機場、醫院、超高層建筑、大型商場、酒店、會展中心、數據中心、交通樞紐等場所。

產品詳情

1、產品執行標準
GB31247-2014、GB/T31248-2014、GB/T12706.1-2008、GB/T12706.2-2008、 GB/T12706.3-2008、GB/T 19666-2019


2、產品介紹

我國工程建設防火安全的設計考慮,在人員密集場所和需要特殊保護的場所,選用較高的阻燃燃燒性能等級B1級阻燃電纜,其作用是使防火安全要求更加科學合理,并將可能產生的火災危害降至zui低。使用阻燃燃燒性能等級81級電纜對建筑防火安全具有重要意義。
阻燃燃燒性能等級B1級電纜采用氫氧化鎂、氫氧化鋁等金屬水合物來代替?zhèn)鹘y(tǒng)的填充,使電纜在燃燒過程中釋放結晶水,降低電纜火焰溫度,從而阻止火焰持續燃燒所帶來的熱量。該結構設計不僅僅確?;鹧媛拥母叨?,產煙總量、燃燒時的速度都能很好的控制到zui低。阻燃燃燒性能等級B1級電纜是一種節能阻燃環保產品,該產品主要適用于額定電壓35kV及以下人口相對密集且阻燃燃燒等級較高的場所,如:地鐵、機場、醫院、超高層建筑、大型商場、酒店、會展中心、數據中心、交通樞紐等場所。


3、使用特性

3.1額定電壓為750V、0.6/1kV、1.8/3kV、3.6/6kV、6/6kV、6/10kV、8.7/10kV、8.7/15kV、12/20kV、18/30kV、21/35kV、26/35kV。
3.2電纜導體的zui高額定溫度為90℃。
3.3短路時(zui長持續時間為5s)導體zui高溫度不超過250℃.
3.4電纜導體應符合GB/T3956的規定。
3.5電纜彎曲半徑:

項目 單芯電纜 三芯電纜
無鎧裝 有鎧裝 無鎧裝 有鎧裝
安裝時的電纜小彎曲半徑 20D 15D 15D 12D
靠近連接盒和終端的電纜小彎曲半徑,(但彎曲要小心控制,如采用成型導板) 15D 12D 12D 10D
注:D表示電纜外徑


3.6電纜燃燒性能分級技術指標為B1等級燃燒,它所主要考核的是:
1、火焰蔓延FS≤1.5m,測定的火焰在成束電纜表面產生的zui大炭化距離,模擬發生火災后電纜燃燒蔓延的程度;
2、熱釋放速率峰值HRR峰值s30kW,測定在規定條件下,材料在單位時間內燃燒所釋放出的熱量,反映火焰沿電纜蔓延的危險性以及起火源對相鄰區域的潛在影響;
3、受火12005內的熱釋放總量THR1200515MJ,測定熱釋放速率在規定時間12005內的積分值,在受火12005內的總熱釋放量;
4、燃燒增長速率指數FIGRA≤150W/5,測定燃燒的熱釋放速率值與其對應時間的比值的zui大值,用于燃燒性能分級;
5、產煙速率峰值SPR峰值≤0.25m2/5,測量單位時間內煙的生產量;
6、受火12005內的產煙總量TSP1200≤50m2,測定產煙速率在規定時間12005內的總產煙量;
7、煙密度(zui小透光率)It260%,測定zui小透光率,通過煙密度測試體現起火區域能見度和煙氣對人身安全所帶來的危險;
8、垂直火爆蔓延H≤425mm,測定的火焰在單根電纜表面產生的炭化部分上起始點與下起始點之間的距離。
9、包括附加燃燒性能:

燃燒滴落物/微粒等級及分級判據

等級 試驗方法 分級判斷
d0 GB/T31248-2014 1200s內無燃燒滴落物/微粒
d1 1200s內燃燒滴落物/微粒持續時間不超過10s
d2 未達到d1級


煙氣毒性等級及分級判據

等級 試驗方法 分級判斷
t0 GB/T20285 達到ZA2
t1 達到ZA3
t2 未達到1級


腐蝕性等級

等級 試驗方法 分級判斷
a1 GB/T17650.2 電導率≤2.5μs/mm且pH≥4.3
a2 電導率≤10μs/mm且pH≥4.3
a3 未達到a2級



4、超強阻燃性機理


阻燃燃燒性能等級B1級電纜與一般阻燃電纜結構設計中的zui大差異是具有無機礦物材料中的金屬水合物如Al(OH)3、Mg(OH)3替代傳統的聚丙稀撕裂膜繩或玻璃纖維填充材料,在電纜絕緣與外護套之前填充無毒、無鹵、無溴、不含鹵素的無機金屬氫氧化物混合物,一旦電纜受火,隨著電纜溫度的升高,分解成金屬氧化物和水,降低了電纜表面的溫度,抑制了外護套材料燃燒反應。Al(OH)3、Mg(OH)3等組成的混合物燃燒過后形成一種硬殼態包覆在電纜纜芯外圍,隔離了外界的氧氣與電纜內部絕緣材料參與燃燒,成為隔堵熱氧攻克的屏障,使得阻燃燃燒性能等級B1級電纜獲得較高的阻燃及耐火能力。

正是由于阻燃燃燒性能等級B1級電纜采用了特殊阻燃材料配方及結構設計,試驗時能“降溫”“隔離”,使得成束阻燃電纜的非金屬容量不再是困擾設計人員的“金箍”,即使遠超A類每米試樣14L非金屬材料的電纜進行阻燃試驗,炭化高度也能遠低于國家標準的2.5m。同時,由于電纜燃燒被大大抑制,使得外護套燒蝕量較小、纜芯內部由于隔離層的防護基本不參與燃燒,故電纜的發熱量、發煙量也處在一個很低的水平,這樣我們能比較輕松地通過相對嚴苛的GB31247-2014 B1級測試。
采用阻燃燃燒性能等級B1級電纜能有效地抑制電纜內部可燃材料的燃燒反應,同時大大減少護套材料的非金屬含量。在大型項目中電纜密集敷設的場所采用阻燃燃燒性能等級B1級電纜與采用傳統阻燃電纜相比,能保證消防安全,且具有較好的經濟性,是一種值得推廣使用的新型產品。
