剛性銅護套氧化鎂礦物絕緣電纜

由高導頻率的電纜以及氧化鎂與無縫銅管保護套組成的礦物絕緣電纜有著強大的防火性能,以優異的性能受到各領域的廣泛使用,是現代建筑工程主干線保障電力輸送必不可少的防火電纜。

BTTZ電纜 剛性銅護套氧化鎂礦物絕緣電纜

產品型號: NW-BTTZ-ANW-BTTYZ-B1BTTZBTTVZWD-BTTYZBTTQBTTVQWD-BTTYQ

額定電壓: 500V、750V

產品特性: ? 防火 防爆 ? 防水 ? 高溫 ? 耐輻射、防電磁干擾 ? 機械強度高 ? 良好的接地性能 ? 無鹵、無煙、無毒 ? 耐腐蝕性強 ? 載流量大、過載能力強 ? 體積小、重量輕、壽命長

應用領域: 適用于石油、天然氣和石油工業、機場、電力和控制電路的應急照明系統和火災報警系統,提供950°C的電路完整性。

產品簡介

BTTZ系列礦物絕緣電纜,國外叫Mineral Insulated Cable,國內簡稱礦物絕緣電纜或礦物絕緣類不燃性電纜。
它是目前唯一國際認可的礦物絕緣電纜,它采用高導電率的實心銅芯導線作導體,高度壓縮的粉末狀氧化鎂(MgO)作絕緣,無縫銅管作護套,經特殊工藝制作而成的現代建筑布線電纜和特殊行業(冶金、化工、石油等)用電纜。
由于其用材和結構的特殊性,決定了該產品具有有機電纜(塑料電纜)所無法比擬的電氣性能、機械性能、耐環境性能和環保性能。這種獨特的結構使導體和絕緣材料的熔點分別為1083°C和2800°C。這使電纜在火災條件下,設備同時能夠繼續在超過1000℃的溫度下仍然安全地負載運行。

型號 規格 芯數 額定電壓
NW-BTTZ-A 1.0~400mm2 1~5芯 750V
NW-BTTYZ-B1 1.0~400mm2 1~5芯 750V
BTTZ 1.0~400mm2 1,2,3,4,7,12,19芯 750V
BTTVZ 1.0~400mm2 1,2,3,4,7,12,19芯 750V
WD-BTTYZ 1.0~400mm2 1,2,3,4,7,12,19芯 750V
BTTQ 1.0~4mm2 1,2,3,4,7芯 500V
BTTVQ 1.0~4mm2 1,2,3,4,7芯 500V
WD-BTTYQ 1.0~4mm2 1,2,3,4,7芯 500V
補充說明:

導體規格35mm2及以上須選用單芯電纜,以方便敷設。

銅護套可作為接地PE線使用,如設計為5芯,實際選用4芯即可。

NW型耐火電纜執行團體標準 T/GDWCA 0074-2021 《NW型耐火電纜》。

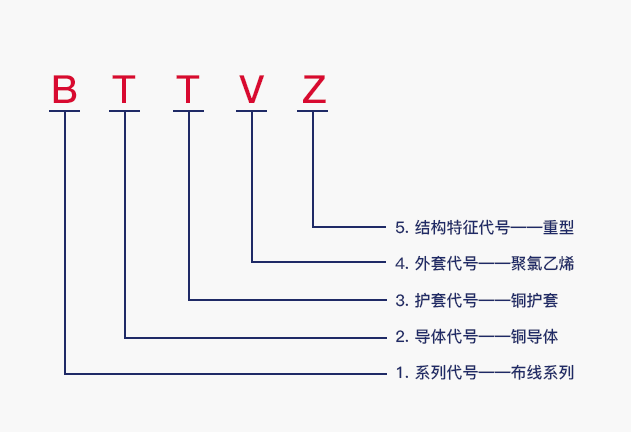

型號說明示例

  • 1.系列代號

    布線用礦物絕緣電纜B

  • 2.導體代號

    銅導體T

  • 3.護套代號

    銅護套T

    鋁合金護套TH

  • 4. 外套代號

    聚氯乙烯外套V

    聚烯烴外套Y

  • 5.結構特征代號

    輕型Q

    重型Z

  • 為符合各地相關驗收規范,可在型號前面加上WD-,WDZAN-,WDZN-,NH-,ZR- 等功能代號。

型號示例

例如:

輕型銅芯銅護套礦物絕緣電纜,額定電壓500V,3芯,標稱截面1.5mm2,表示為:

BTTQ-500 3×1.5

重型銅芯銅護套礦物絕緣電纜,額定電壓750V,4芯,標稱截面25mm2,表示為:

BTTZ-750 4×25

重型銅芯銅護套礦物絕緣聚氯乙烯外套電纜,額定電壓750V,5芯,標稱截面35mm2,由于標準內多芯電纜zui大僅生產至4×25mm2,故需拆成單芯1×35mm2供貨,表示為:

BTTVZ-750 5×(1×35)

重型銅芯銅護套礦物絕緣無鹵低煙外套電纜,額定電壓750V,1芯,標稱截面120mm2,表示為:

WD-BTTYZ-750 1×120

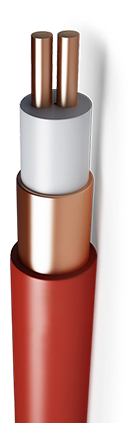

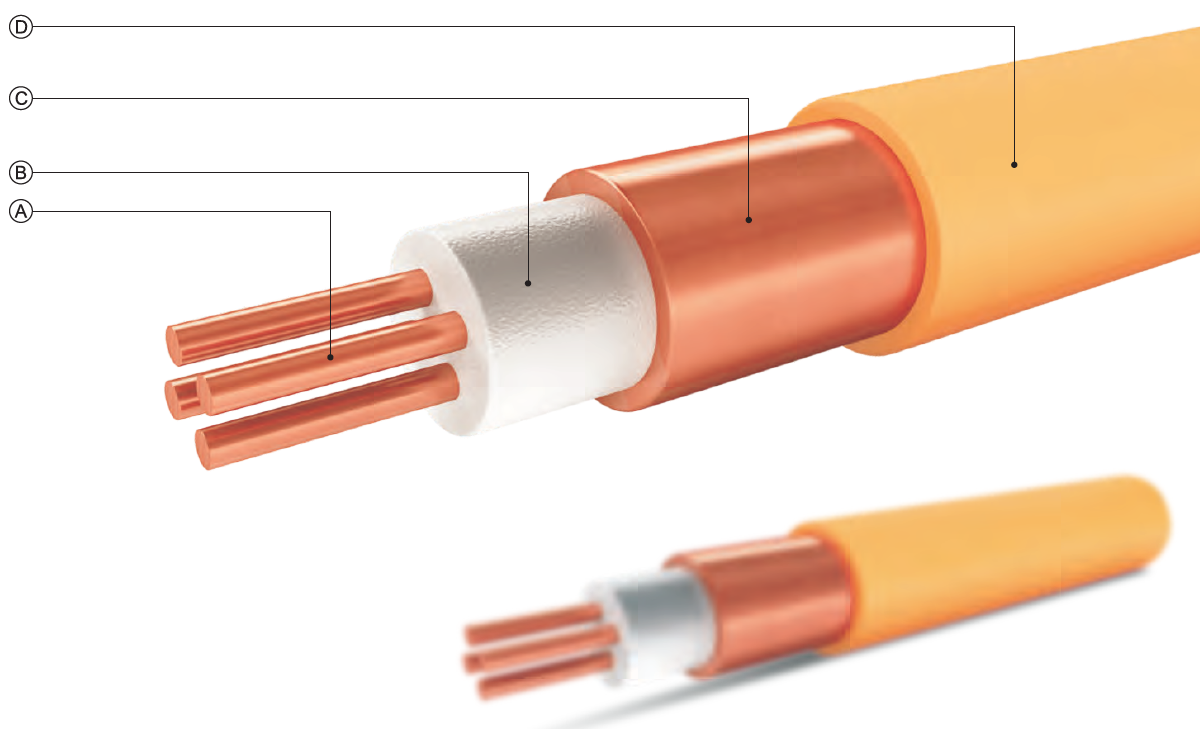

產品結構示意圖

A:實心銅導體
B:礦物絕緣材料(氧化鎂)
C:銅護套
D:低煙無鹵聚烯烴外護套(可選)


產品詳情

結構

導體:第一種實心銅導體

絕緣:氧化鎂

護套:普通退火銅


標準

GB/T 13033.1-2007

BS EN60702 Part 1

BS 5839-1 Enhanced (26.2e)

BS 8434-2, BS 6387 C, W and Z

BS 8491, BS EN 50200-PH 30/60/120 BS 5266, BS 8519 Cat 1 and 2


特性

額定電壓:750V

工作溫度:-10°C to 250°C

zui小彎曲半徑:6倍電纜直徑

護套顏色:裸銅/橙色/黑色

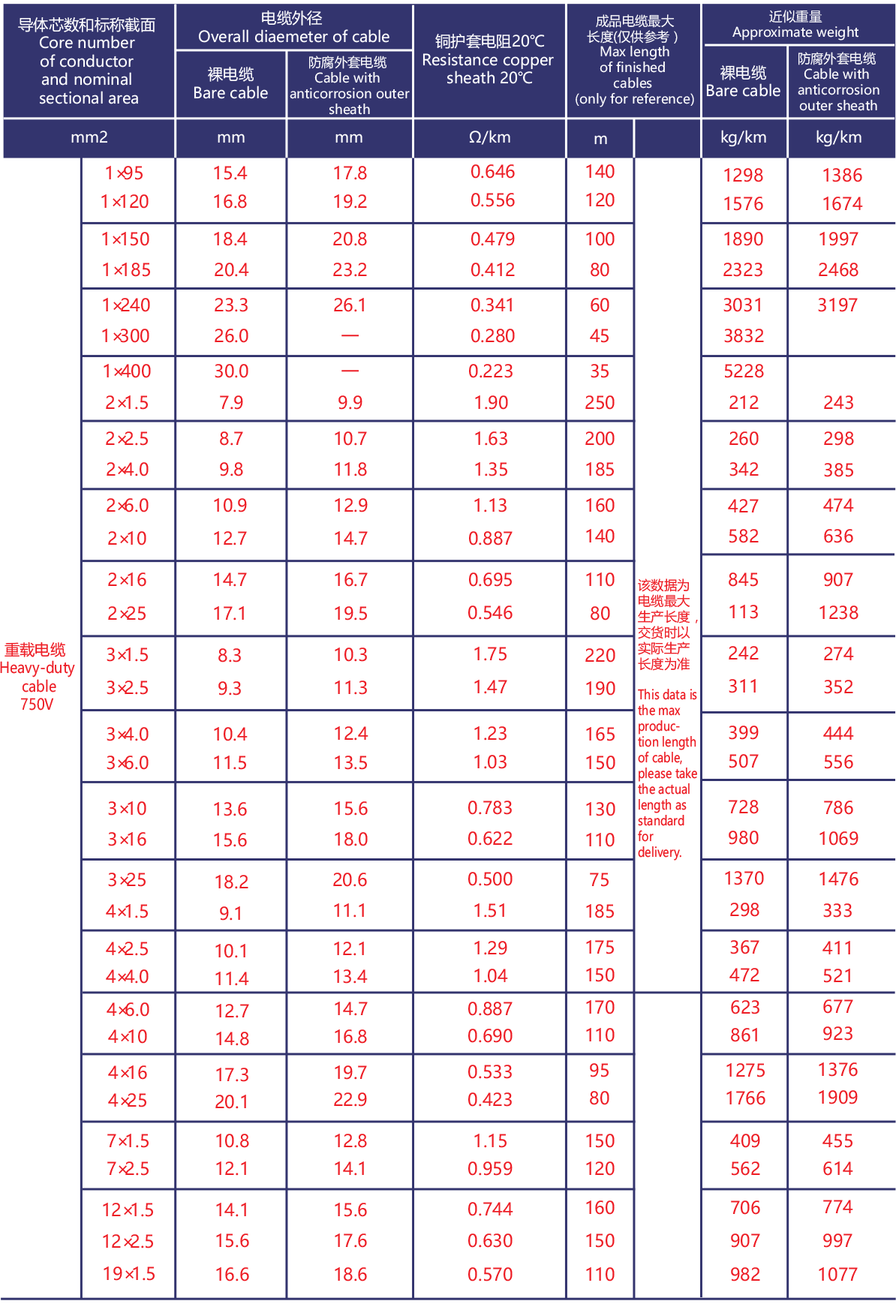

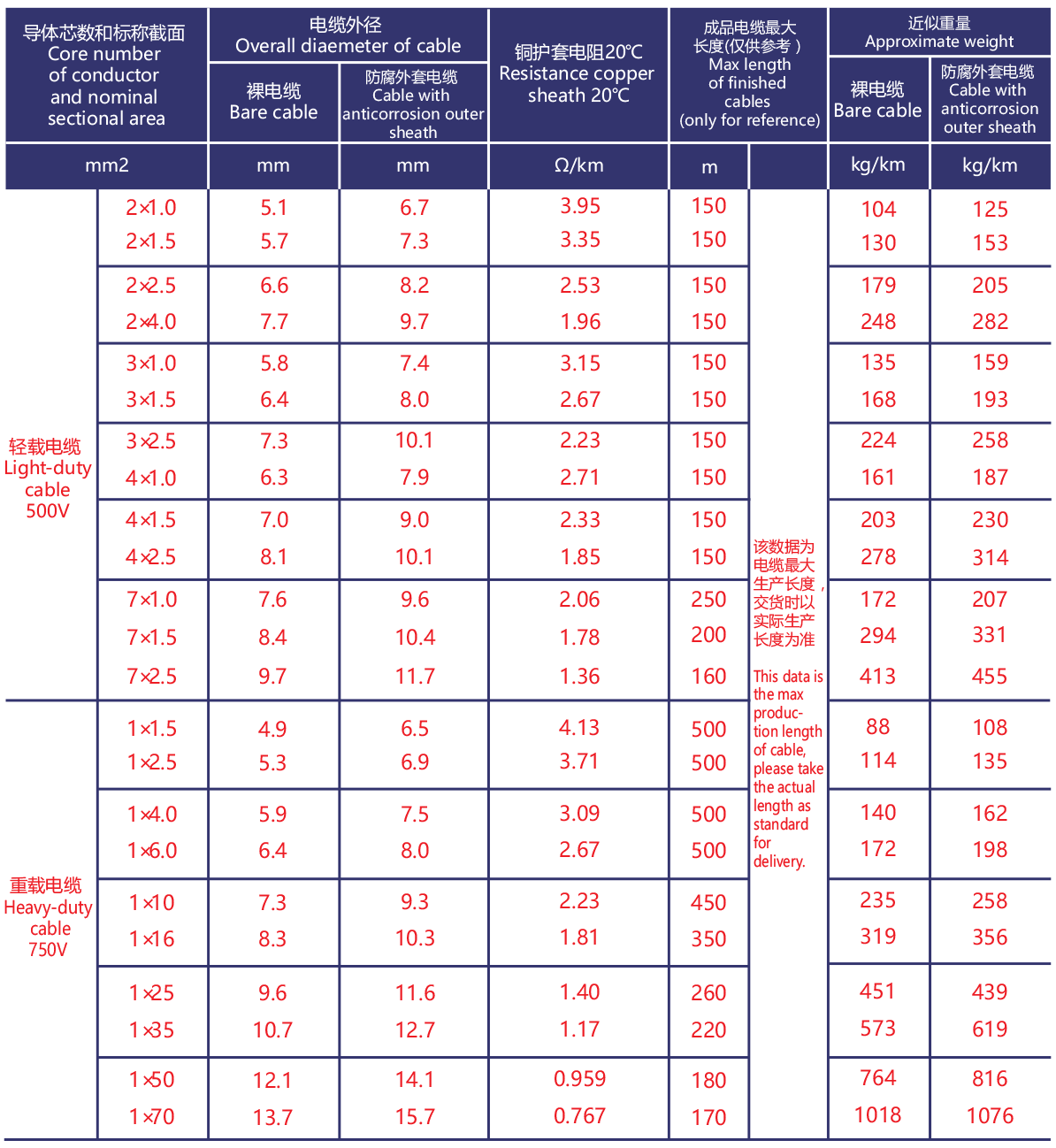

參數:500V及750V銅芯礦物絕緣電纜主要工程數據

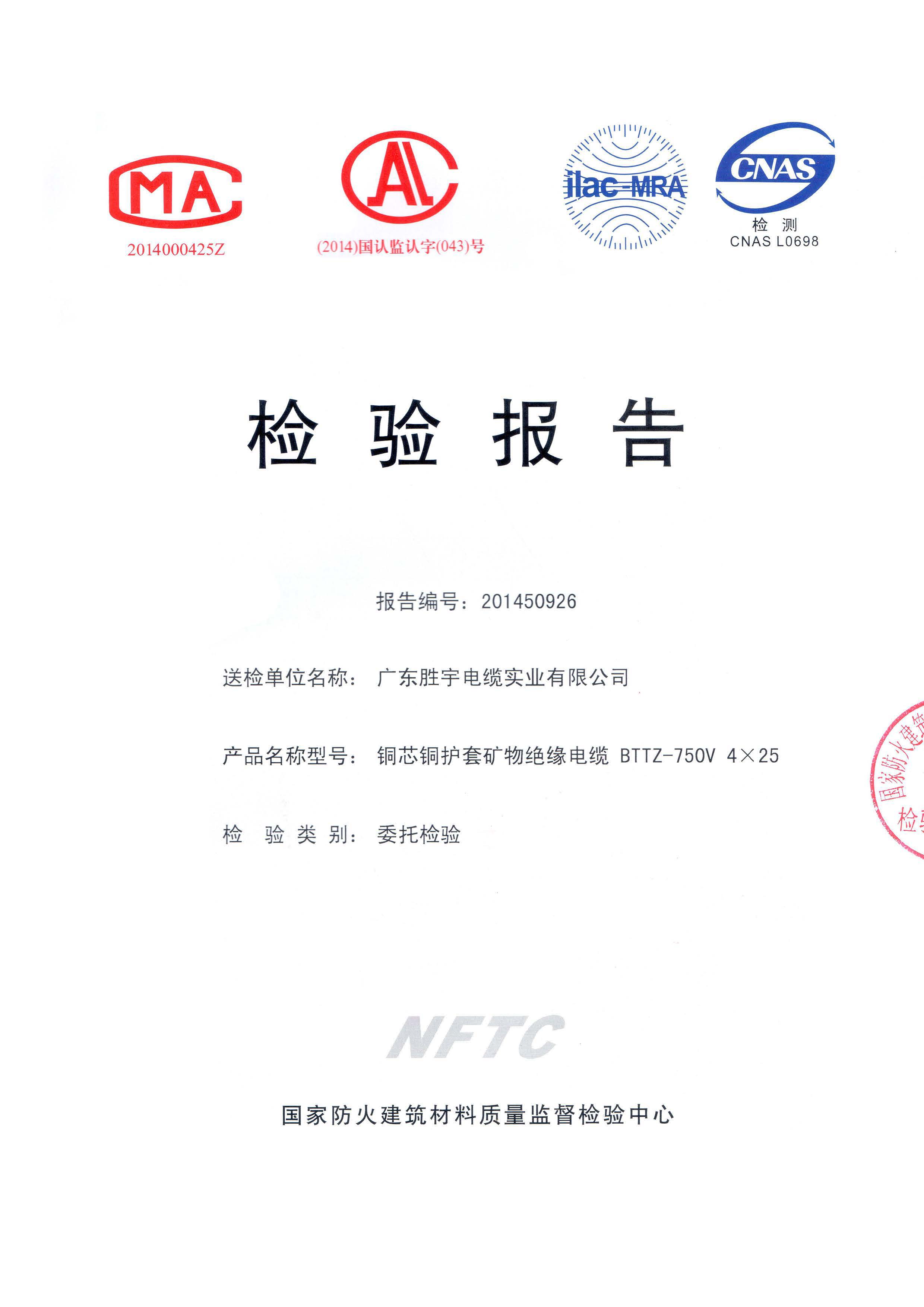

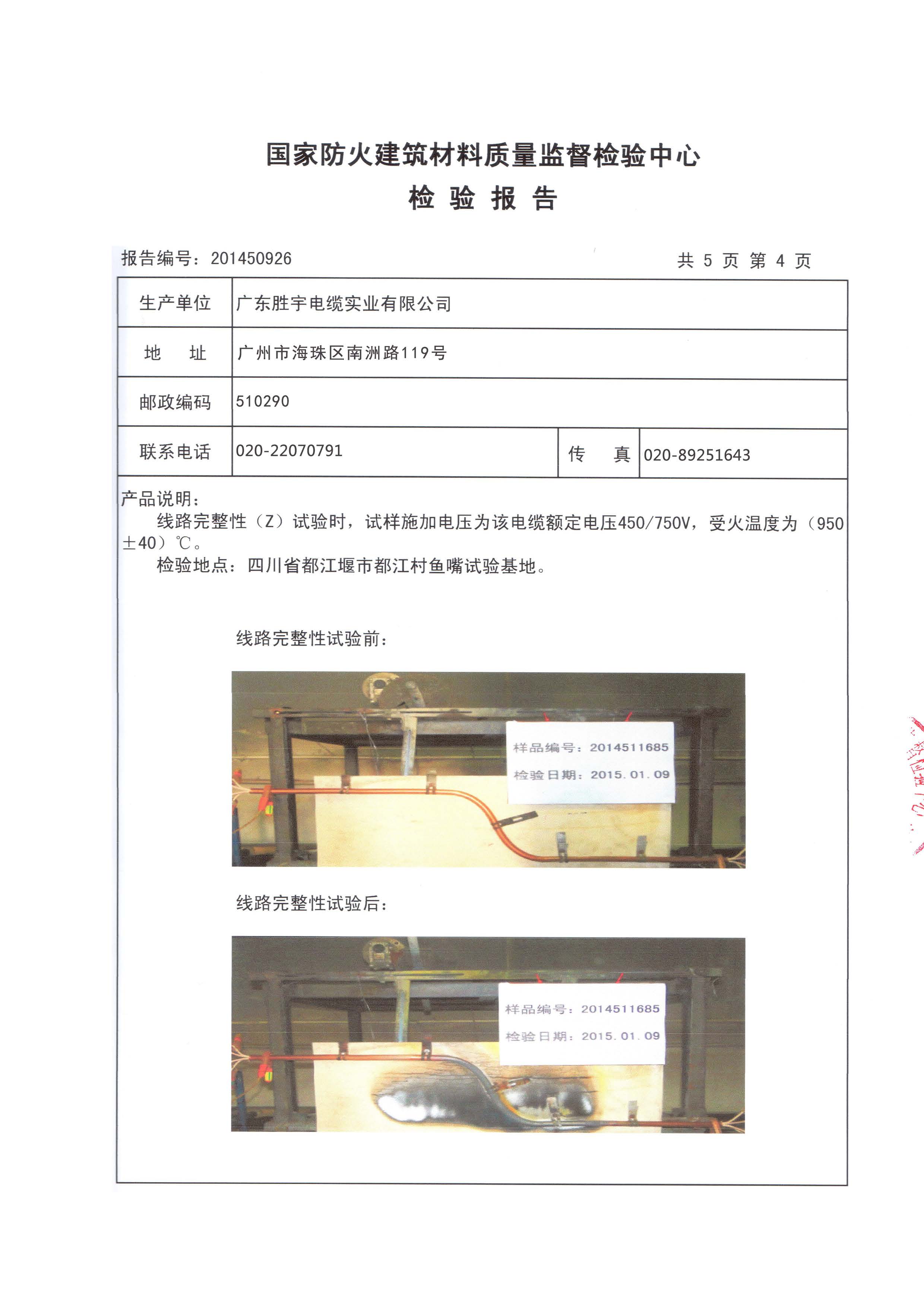

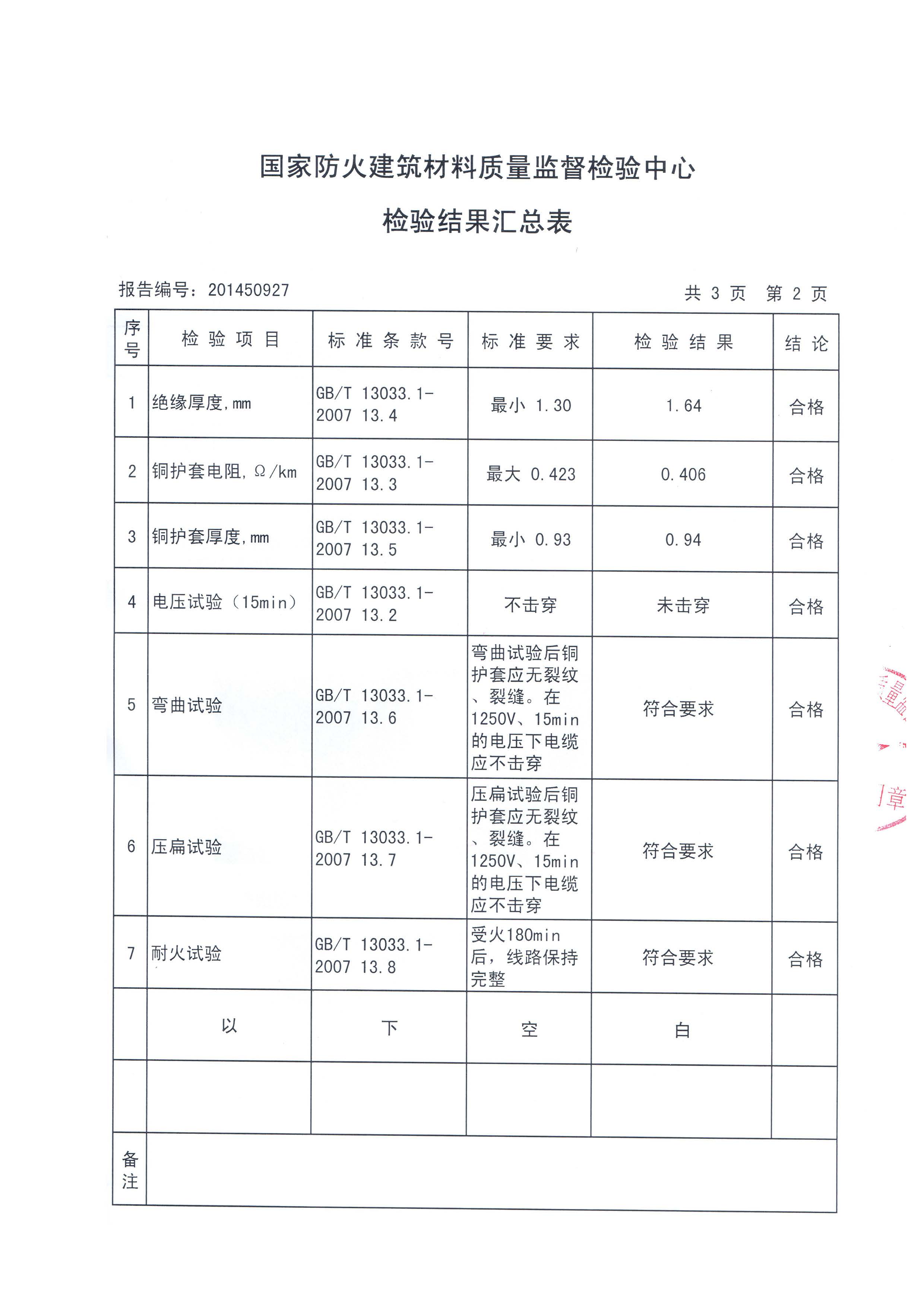

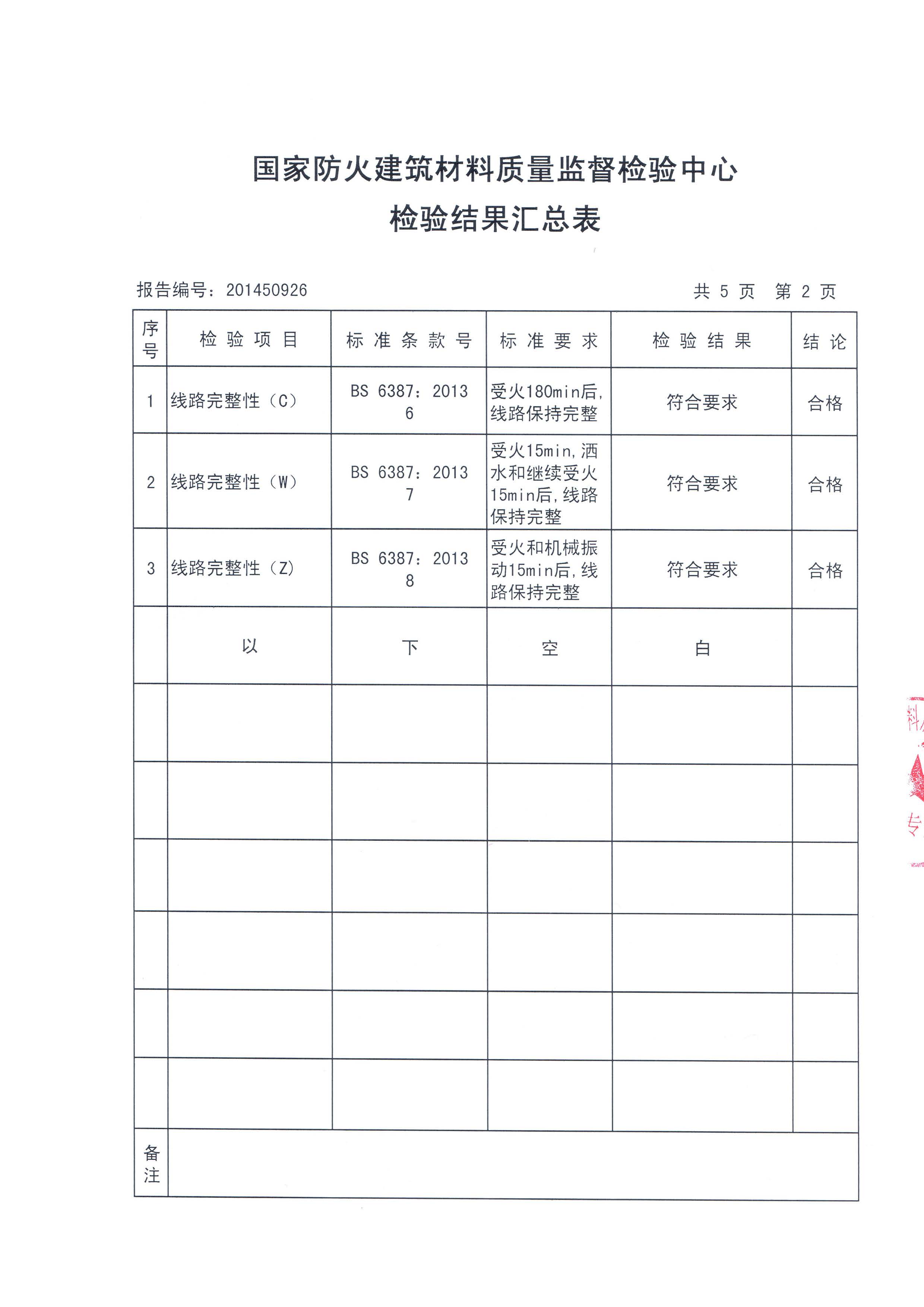

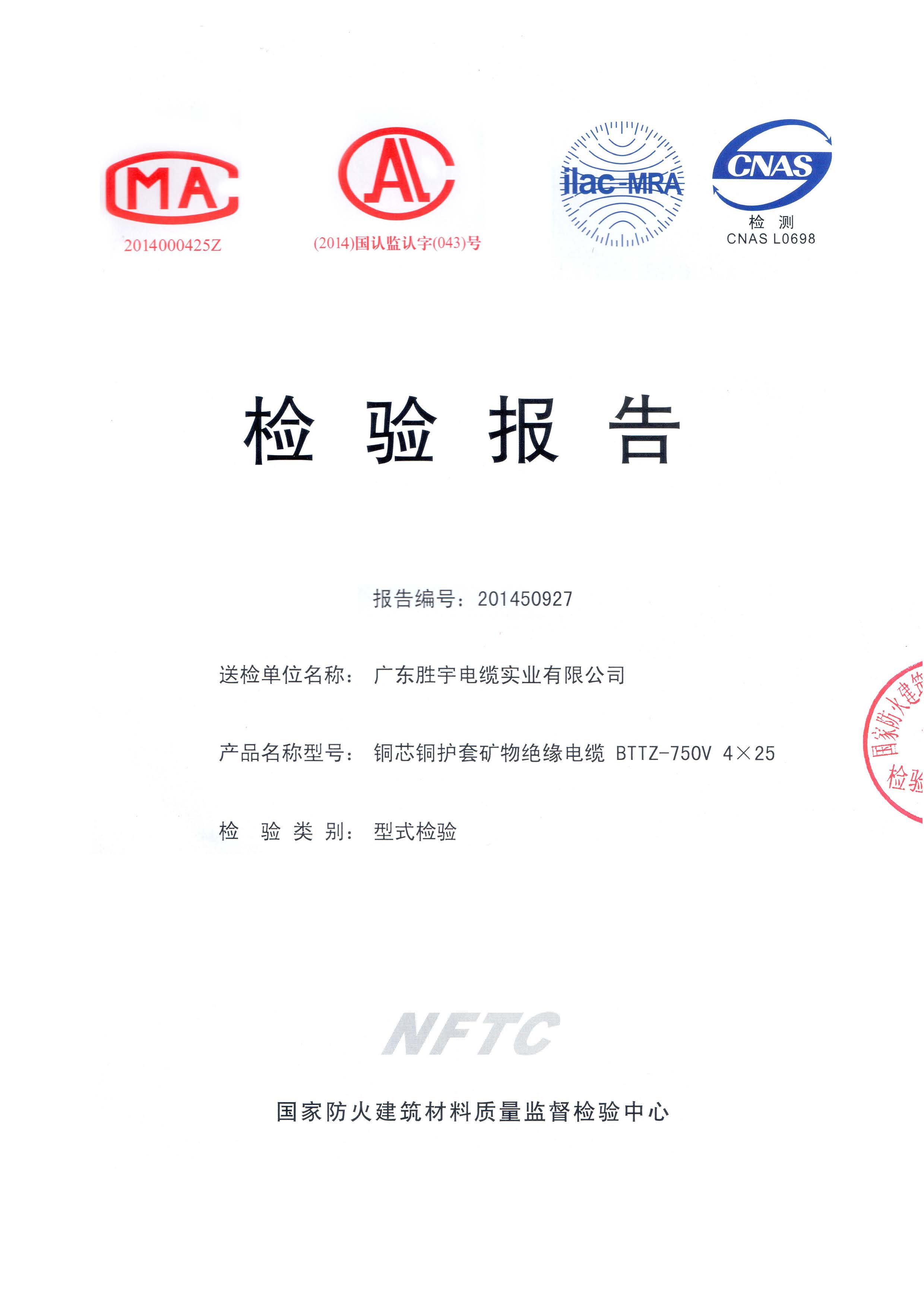

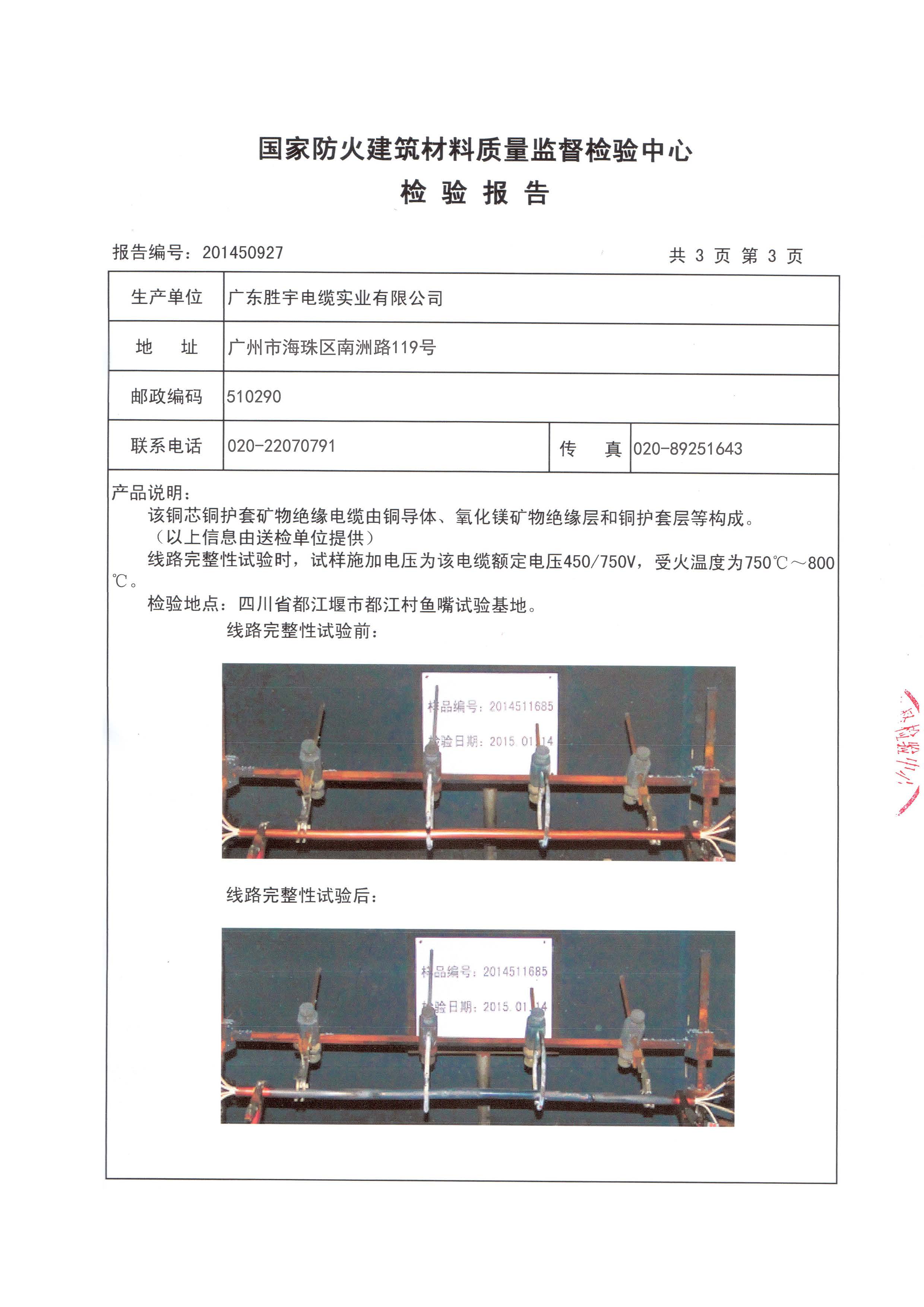

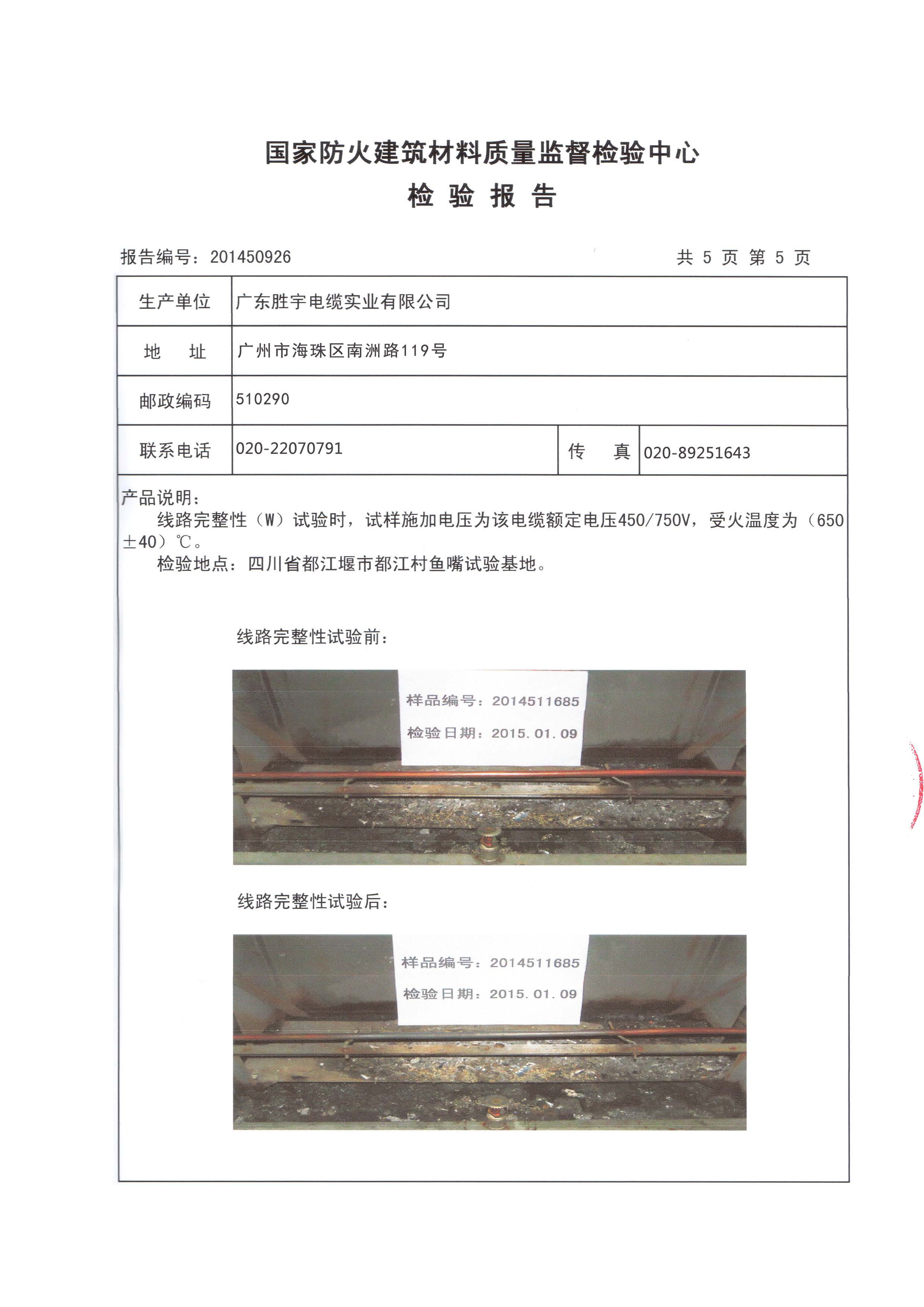

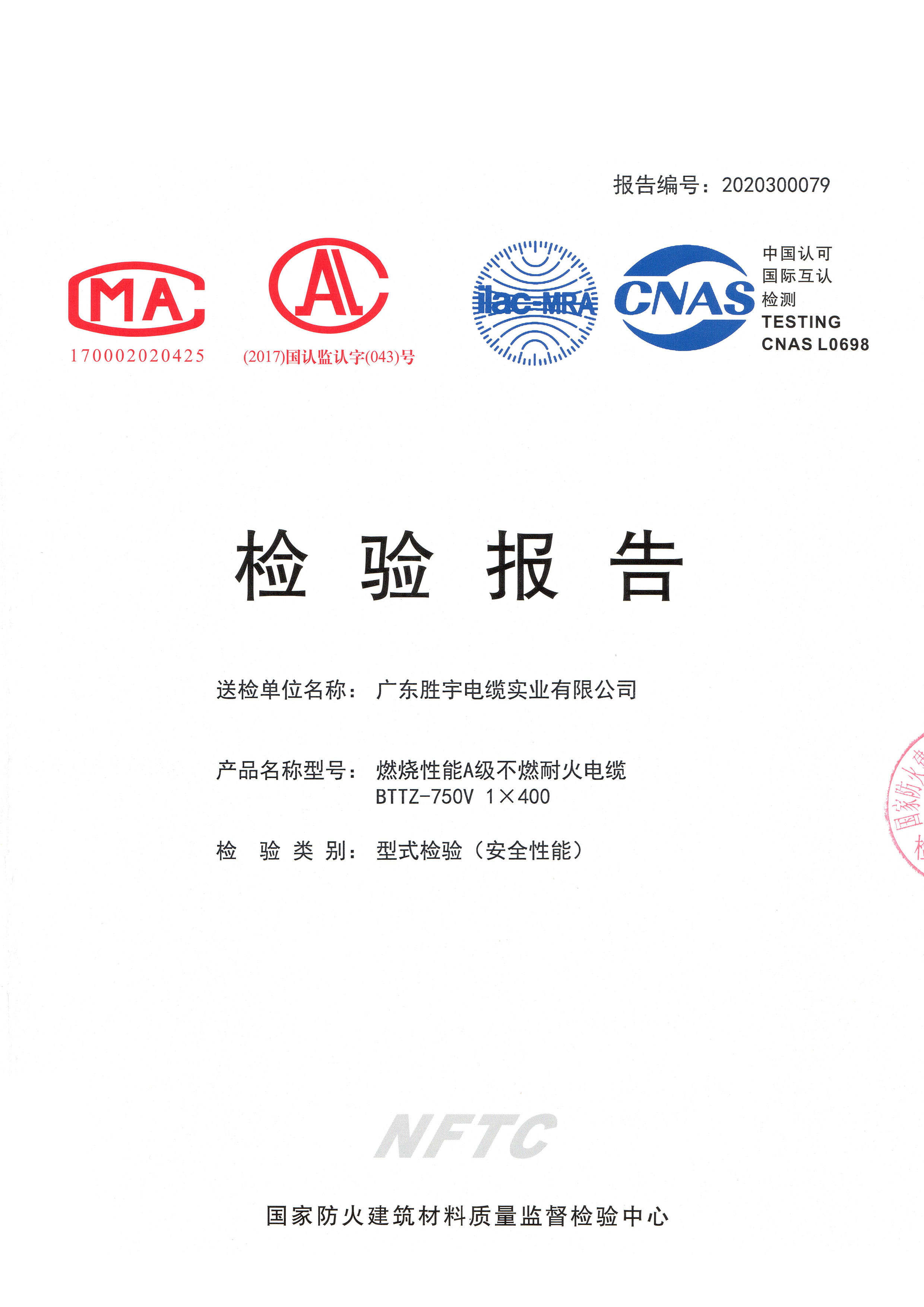

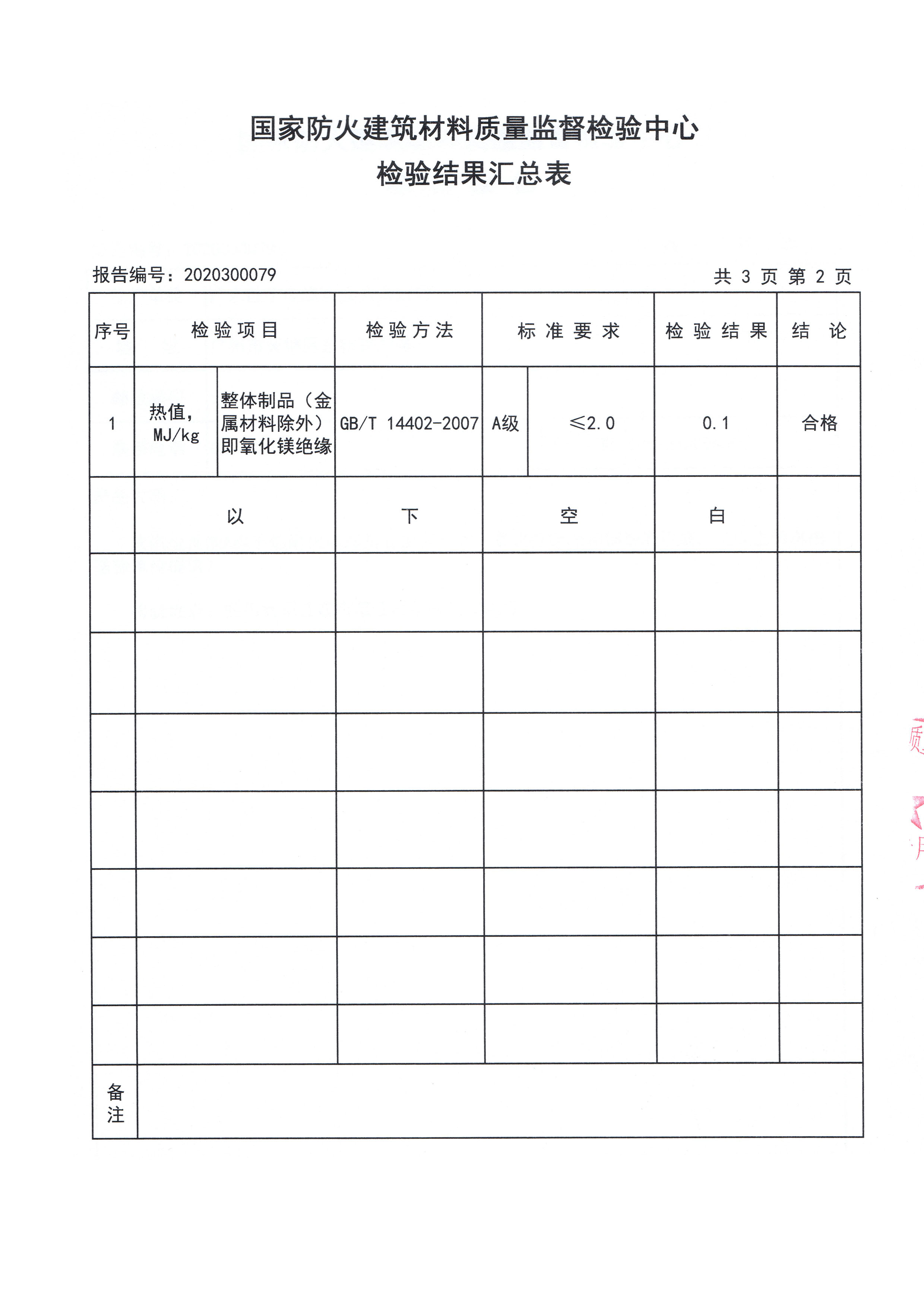

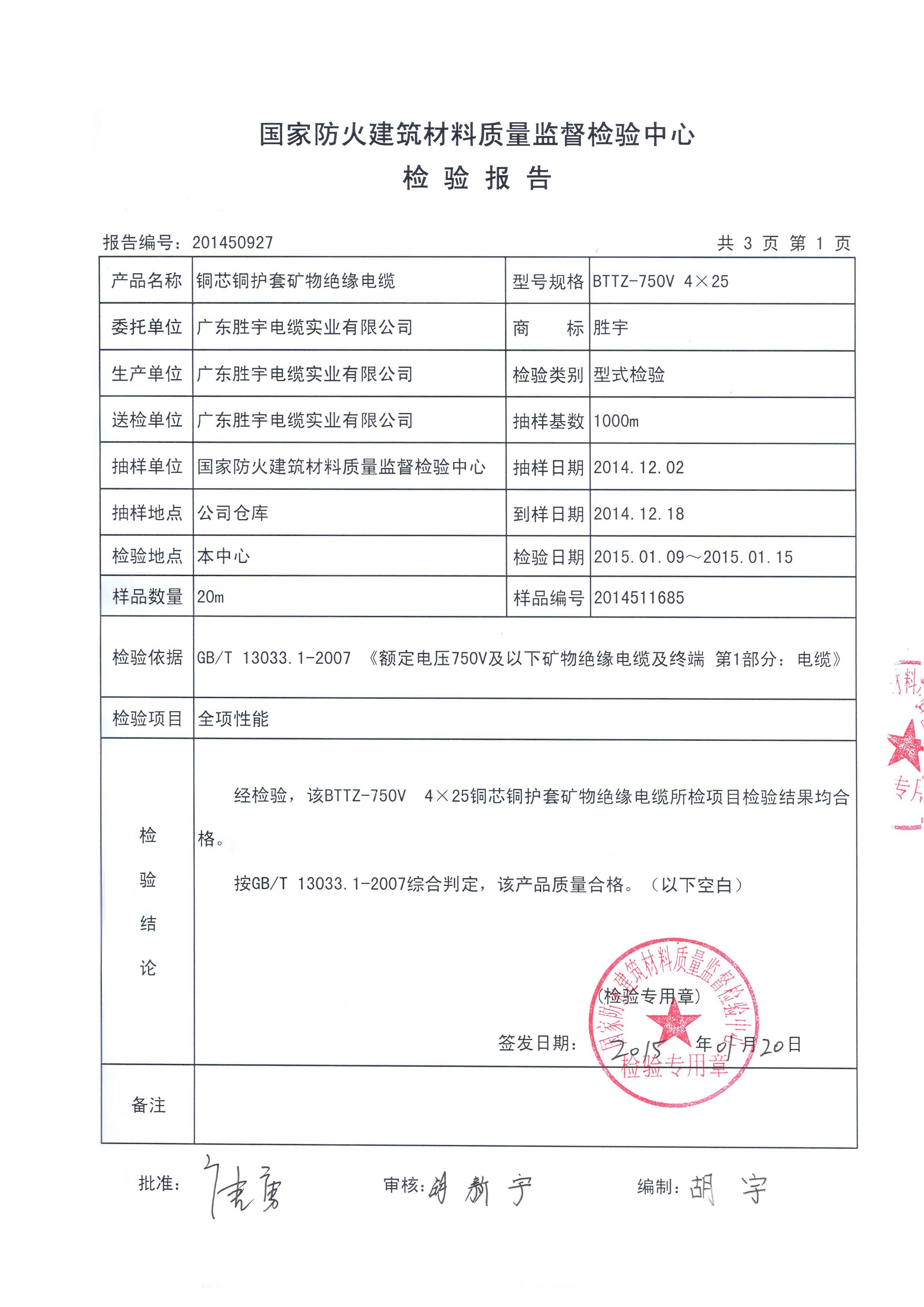

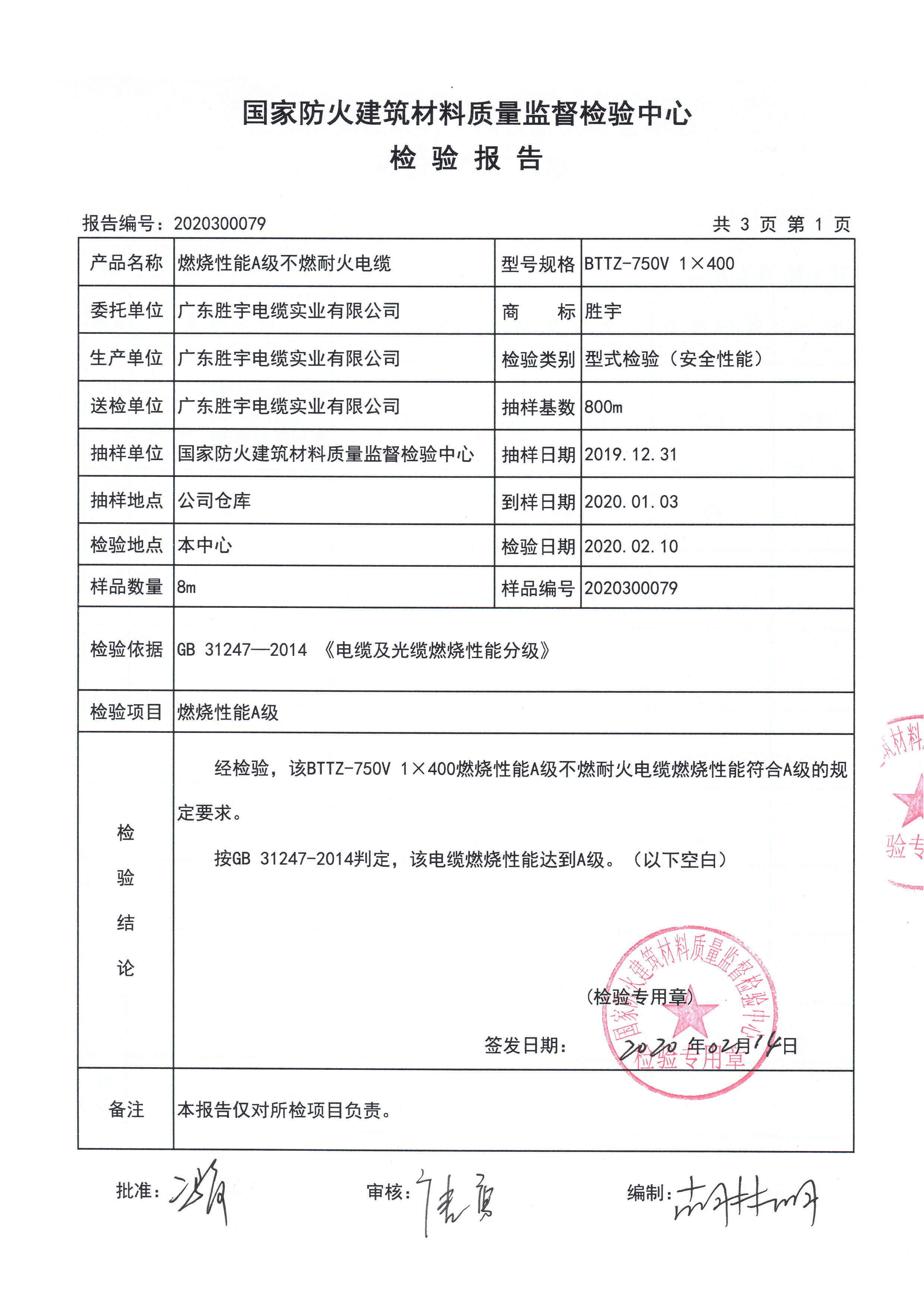

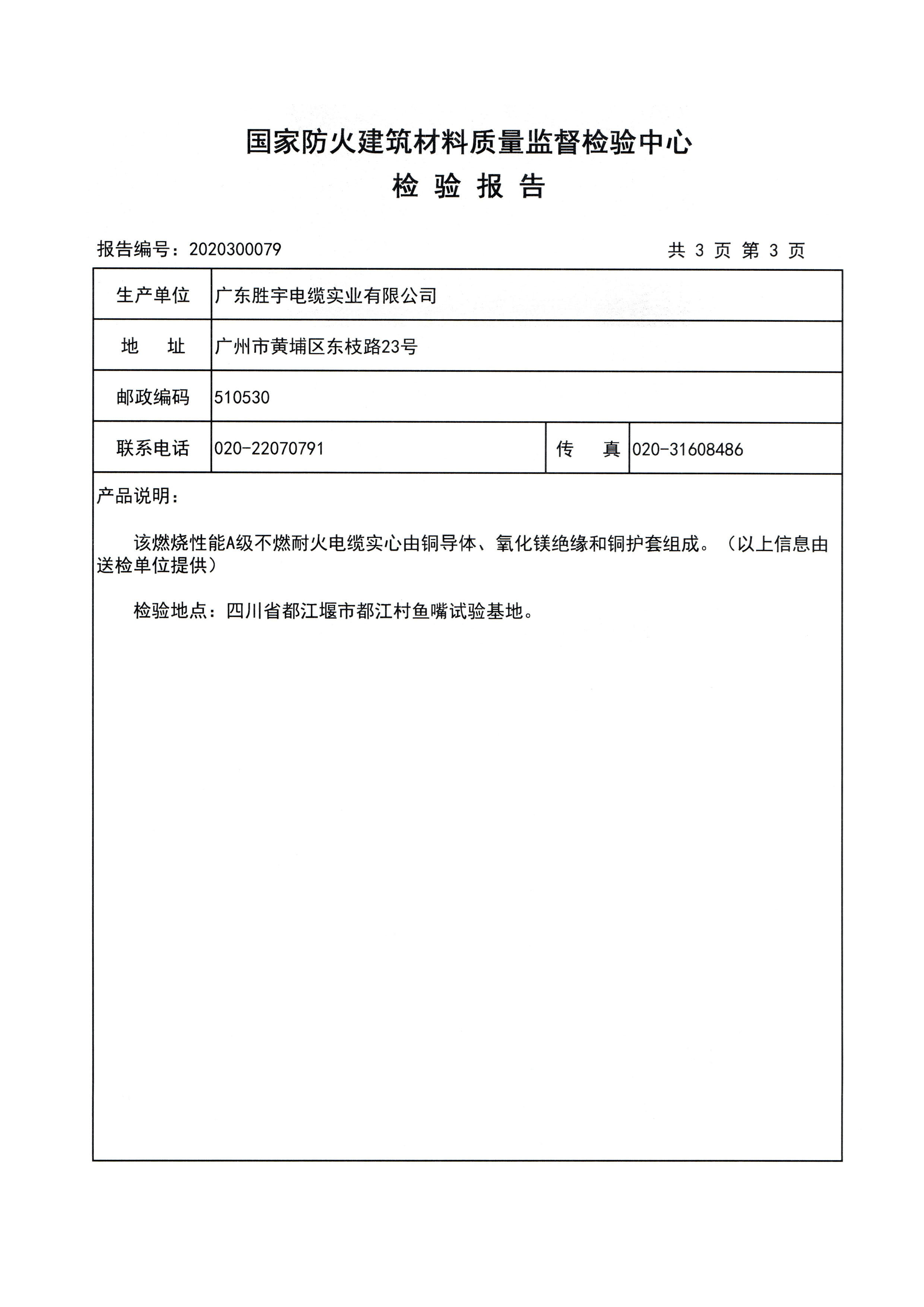

檢測報告

礦物絕緣電纜被用于為關鍵設備如電源和控制電路提供電路完整性

    1. · 大樓機房、醫院手術室

    2. · 對樓梯間的空氣增壓系統

      · 火災報警系統

      · 應急電源系統、應急照明系統

      · 自動噴水滅火系統

    3. · 公共建筑,如劇院,電影院,賓館,學校

  •
    1. · 核反應堆、 隧道和礦山

    2. · 溫度測量裝置,電阻溫度探測器,熱電偶

      · 接近或內工業鑄造廠,窯爐和烤箱

      · 危險區域,其中的可燃?xì)怏w可以是本

    3. · 交通樞紐 - 火車站,機場等

礦物絕緣電纜是作為建筑消防安全線路鋪設的最佳選擇

BS 6387: 電纜防火試驗

本次試驗基于BS 6387:2013《在火焰條件下電纜保持線路完整性的耐火試驗方法》進行,本標準詳細說明了根據其防火能力對電纜進行分類的以下試驗。礦物絕緣電纜能夠達到該標準的最高耐火等級。

  • 耐火實驗

    電纜在通過額定電壓下的電流時暴露在火焰中進行測試。

    下表定義了四個等級類別。

    • 標志條件
    • A級650℃/3小時
    • B級750℃/3小時
    • C級950℃/3小時
    • D級950℃/20分鐘

  • 噴淋試驗

    新的電纜樣品暴露于火焰在650°C 15分鐘,同時在額定電壓下通過電流,然后打開水噴淋,使火和水再接觸15分鐘

    等級結果如下:

    • 標志條件
    • W級650℃/15分鐘

  • 機械沖擊試驗

    最后一個要求是機械沖擊損壞,將新的電纜樣品安裝在S形彎曲的背板上并暴露在火焰中,而背板則用與被測電纜直徑相同的實心鋼筋每30秒撞擊一次,持續15分鐘。

    電纜暴露在以下性能表中定義的溫度下:

    • 標志條件
    • X級650℃/15分鐘
    • Y級750℃/15分鐘
    • Z級950℃/15分鐘

超越標準

標準中的3個試驗,每做一個新實驗都得換一個新的樣品,勝宇礦物絕緣電纜可以輕松遵守和承受最繁重的等級類別C、W、Z,甚至3個試驗中整個過程中使用同一個電纜樣品不需更換。
