隔離型(柔性)礦物絕緣電纜防火電纜

NG-A(BTLY)型號電纜用鋁為主要材料金屬管擠出代替銅管拉拔不但簡化了工藝提高了效率，而且使產品成本大幅下降（鋁材僅為銅材綜合成本的1/10）。用鋁管之所以能代替銅管，在高溫火焰下不熔，得益于鋁管外擠覆的膨脹耐火層：在火焰侵襲下膨脹層發泡固化，形成厚厚的屏障阻隔了火焰對鋁管的直接噴射。不但鋁管的完整性得以保存，而且使云母帶受熱溫度降低至600℃以下，云母帶絕緣的穩定性無疑得到提高（云母帶的絕緣電阻隨溫度的降低而上升）。

柔性隔離型鋁護套云母帶礦物絕緣電纜

產品型號： NG-A(BTLY)-B1NG-A-B1BTLY-B1NW-NG-A(BTLY)-B1NW-NG-A-B1NW-BTLY-B1NG-ABTLYNG-A(BTLY)

額定電壓： 0.6/1kV

產品特性： 耐火標準可通過BS6387三項考核：即950℃3h火焰下不擊穿，650℃30min后承受15min的水噴淋(直接浸水亦可)，950℃火焰下承受15min的敲擊振動而不破壞，從而在耐火性能上完全達到BTT的考核標準。

應用領域： 本產品可以在隧道、電纜溝、橋架、槽盒、豎井中、高層建筑、軌道交通、醫院、商城、展館、車庫、娛樂場所、數據中心 等重要場所輸配電線路中敷設。

產品簡介

NG-A(BTLY)型號柔性防火電纜在安裝完畢后能夠保證應急使用，平時也可作為耐溫 125℃無鹵阻燃電纜、 耐火電纜使用，因該系列電纜覆蓋面廣，既克服剛性防火電纜的缺陷，又發揮了柔性防火電纜的優勢，并且為各重點工程提供了實用產品，使現代工程在電氣線路中達到了短路不燃燒，燃燒不短路的功效；不僅在消防報警和緊急救生回路等防火性能上能夠成功應用，在高密度電流及其他特殊性能要求的情況下也能得推廣應用。


型號 規格 芯數 額定電壓
NG-A(BTLY)-B1 1.0~630mm2 1~5芯 0.6/1kV
NG-A-B1 1.0~630mm2 1~5芯 0.6/1kV
BTLY-B1 1.0~630mm2 1~5芯 0.6/1kV
NW-NG-A(BTLY)-B1 2.5~630mm2 1~5芯 0.6/1kV
NW-NG-A-B1 2.5~630mm2 1~5芯 0.6/1kV
NW-BTLY-B1 2.5~630mm2 1~5芯 0.6/1kV
NG-A 2.5~630mm2 1~5芯 0.6/1kV
BTLY 2.5~630mm2 1~5芯 0.6/1kV
NG-A(BTLY) 2.5~630mm2 1~5芯 0.6/1kV
補充說明：

導體規格120mm2及以上建議選用單芯電纜，以方便敷設。

可簡稱為NG-A或BTLY，又稱NG-A(BTLY)、WDZAN-BTLY、WDZAN-BTLV、BTLV、BTLYQ、BTLVQ等。

NW型耐火電纜執行團體標準T/GDWCA 0074-2021 《NW型耐火電纜》和T/GDWCA 0062-2021 《額定電壓0.6/1 kV礦物絕緣金屬鋁護套耐火電纜》。

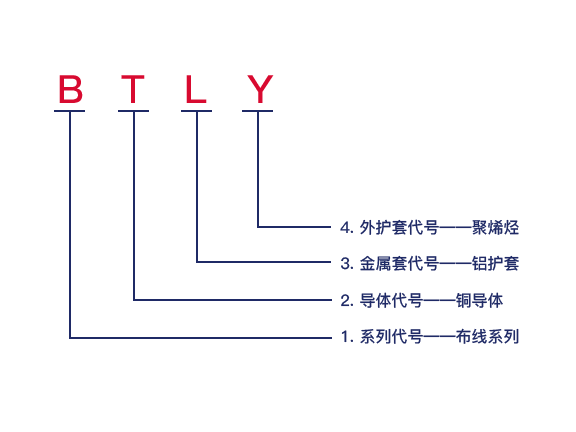

型號說明示例

  • 1.種類代號

    耐火隔離型NG

    等級A(950℃3小時)

    布線系列B

  • 2.導體代號

    銅導體T

  • 3.絕緣代號

    云母絕緣省略

  • 4. 金屬套代號

    鋁金屬套L

    鋁合金金屬套LH

    銅金屬套T

    銅合金金屬套TH

  • 5.護套代號

    聚乙烯/聚烯烴Y

    聚氯乙烯V

  • ※為符合各地相關驗收規范，可在型號前面加上WD-，WDZAN-，WDZN-，NH-，ZR- 等功能代號。

型號示例

例如：

隔離型（柔性）礦物絕緣電纜，額定電壓0.6/1kV，4芯，標稱截面120mm2，表示為：

NG-A(BTLY) 0.6/1kV 4×120

隔離型（柔性）礦物絕緣電纜，額定電壓0.6/1kV，1芯，標稱截面240mm2，表示為：

NG-A(BTLY) 0.6/1kV 1×240

可簡稱為NG-A或BTLY，又稱NG-A(BTLY)、WDZAN-BTLY、WDZAN-BTLV、BTLV、BTLYQ、BTLVQ等。

產品結構示意圖

1. 導體：采用多股銅線絞合而成，具有良好的彎曲特性。

2. 絕緣層：采用礦物質絕緣材質。

3. 金屬套：采用鋁質軟護套，經特殊工藝加工處理，具有良好的導電性能、抗機械撞擊力、柔性彎曲等特性（可代替地線）。

4. 隔離套：采用交聯聚乙烯防水隔離層。

5. 隔氧層：采用Mg(OH)2或Al(OH)2礦物質材料，具有耐高溫、防火性能。

6. 外護層：采用低煙無毒或更好更高的塑性材質，有良好的防腐蝕特性，可根據要求選擇不同標號的材料。

產品詳情

①耐火標準可通過BS6387三項考核：即950℃3h火焰下不擊穿，650℃30min后承受15min的水噴淋(直接浸水亦可)，950℃火焰下承受15min的敲擊振動而不破壞，從而在耐火性能上完全達到BTT的考核標準。

②該產品1.5~6平方規格可生產1~37芯，10~240平方規格可生產1~5芯，300~630平方可生產單芯,長度可根據用戶需要，整根無接頭整盤交貨。

③敷設時可不必另行穿管，具有BTT同等的防水、防沖擊功能。

④具有良好的防鼠、防蟻、防輻射功能,可保證電纜具有穩定性、壽命長和耐久性。

⑤工作溫度低、線損小、抗過載能力強，使用壽命長、安全性高，在有環保要求的項目中尤其適合應用。

⑥防爆(電纜中高度壓實的絕緣材料及專門密封套安裝的電纜終端可以阻止蒸汽、氣體和火焰進入與電纜連接的電氣設備，因而實用于有爆炸危險的地方和各種防爆設備、器材的連線。)

⑦耐腐蝕(BTLY型號礦物絕緣電纜的金屬套具有高耐腐蝕性，對于大多數的裝置來說，它不需要采取附加的防護措施；即使在電纜的金屬護套易遭受化學品腐蝕或工業污染嚴重的地方，因?yàn)殡娎|zui外層有塑料外護套的保護，它仍然安全。)

⑧機械性強度高(BTLY礦物絕緣電纜堅固耐用，在電纜直徑變形三分之一的情況下仍可正常工作，即使經受劇烈的機械破壞，也不會損害其電性能。)

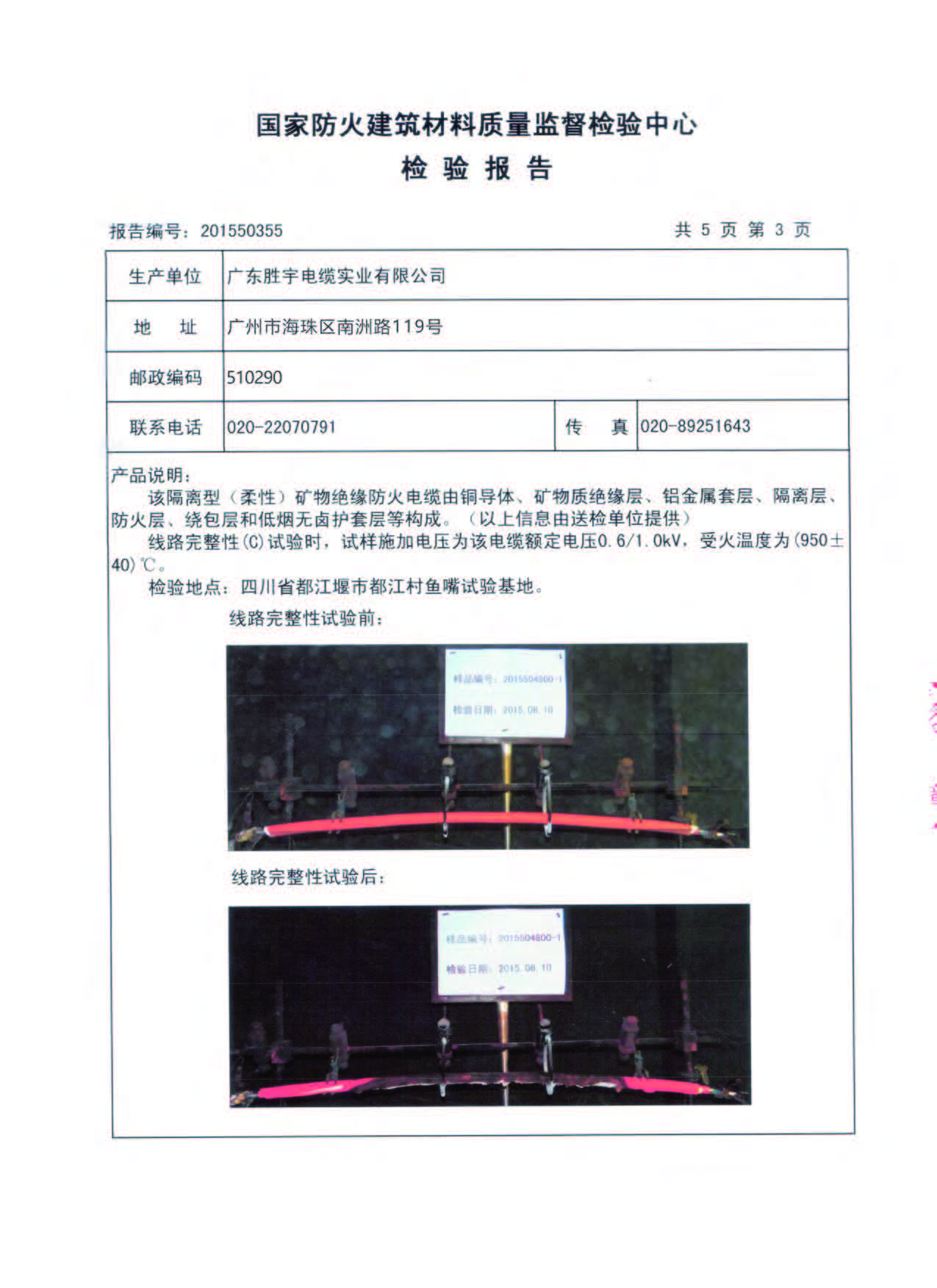

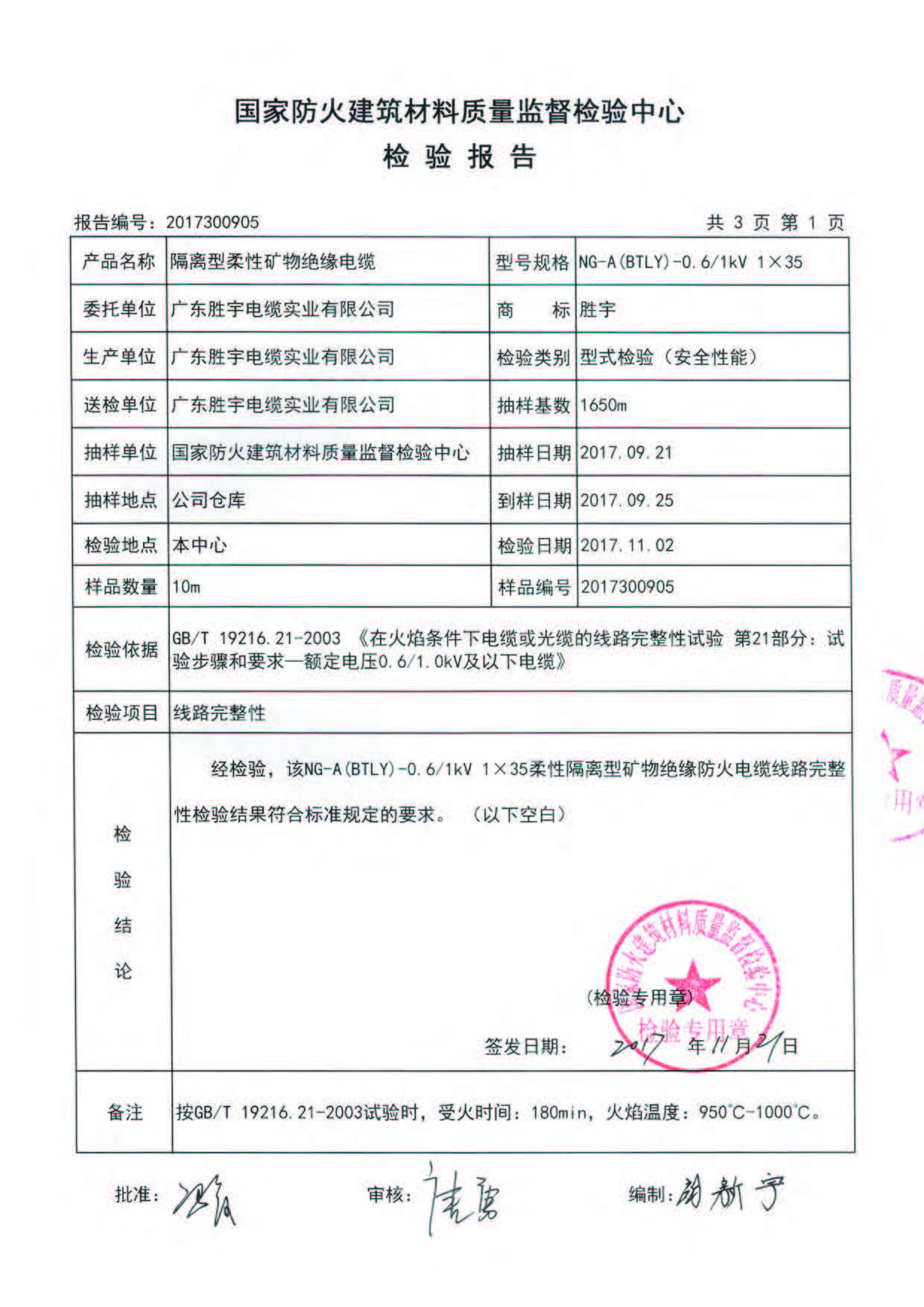

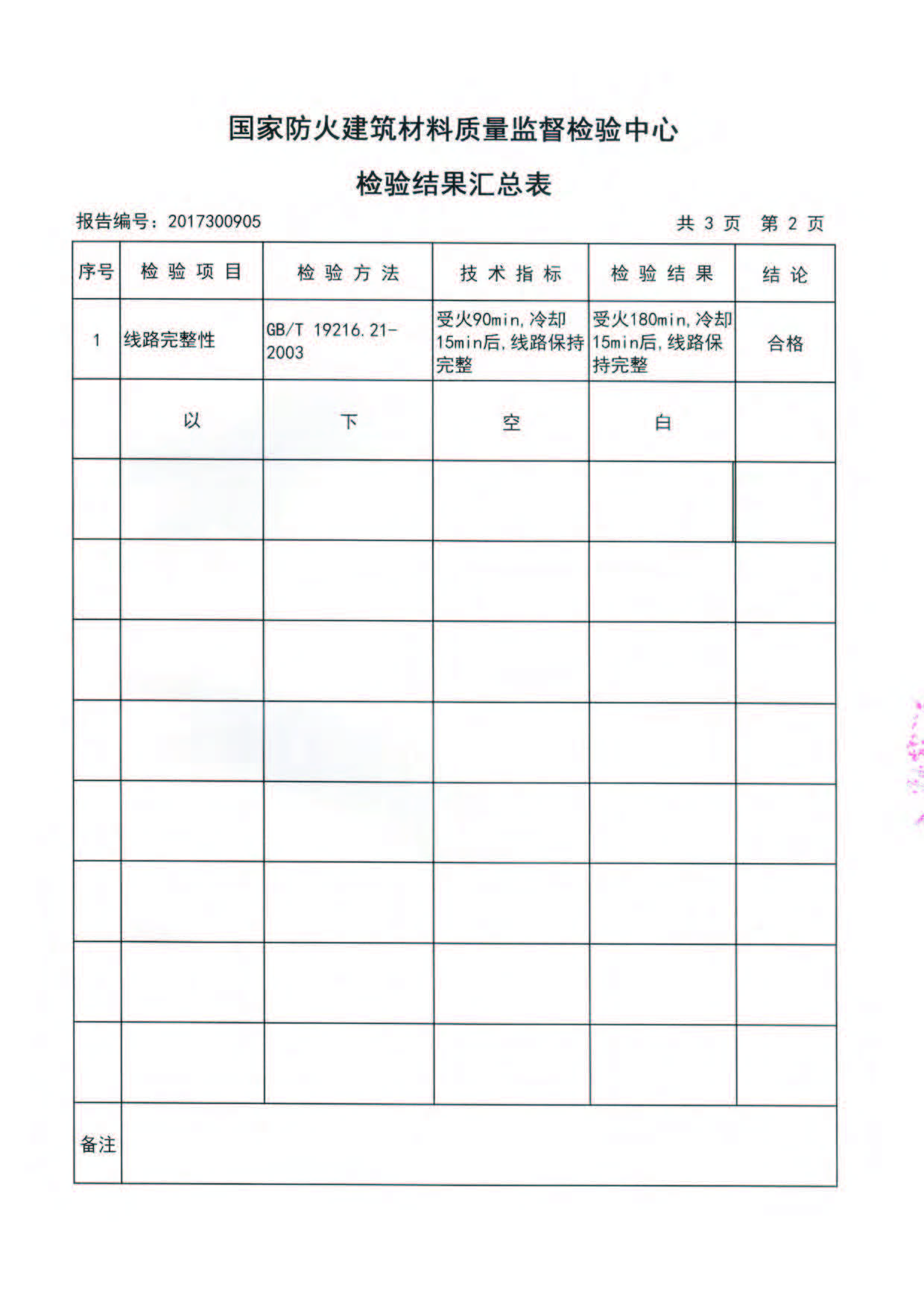

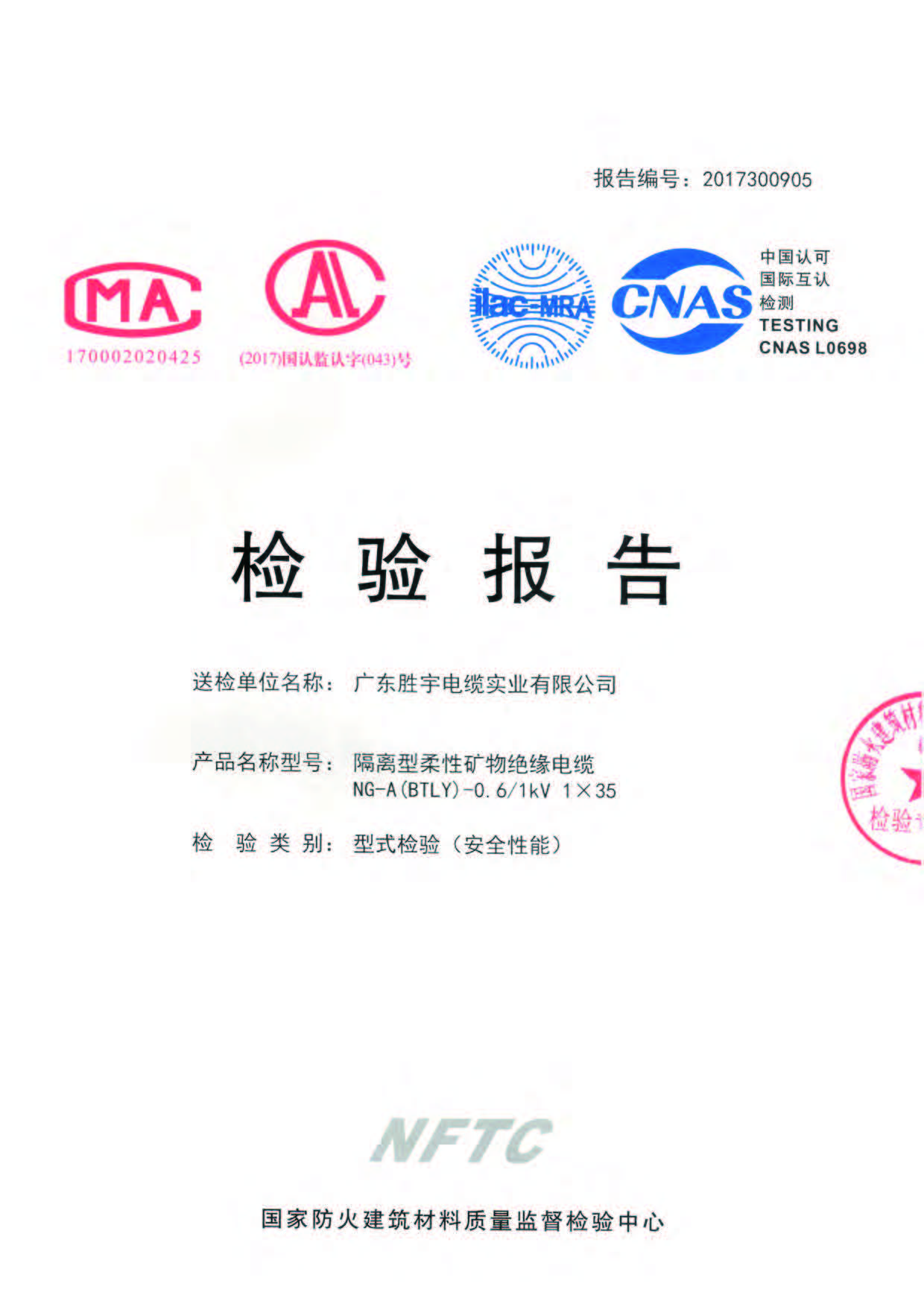

檢測報告

礦物絕緣電纜被用于為關鍵設備如電源和控制電路提供電路完整性

    1. · 大樓機房、醫院手術室

    2. · 對樓梯間的空氣增壓系統

      · 火災報警系統

      · 應急電源系統、應急照明系統

      · 自動噴水滅火系統

    3. · 公共建筑，如劇院，電影院，賓館，學校

  •

    1. · 核反應堆、 隧道和礦山

    2. · 溫度測量裝置，電阻溫度探測器，熱電偶

      · 接近或內工業鑄造廠，窯爐和烤箱

      · 危險區域，其中的可燃?xì)怏w可以是本

    3. · 交通樞紐 - 火車站，機場等

礦物絕緣電纜是作為建筑消防安全線路鋪設的最佳選擇

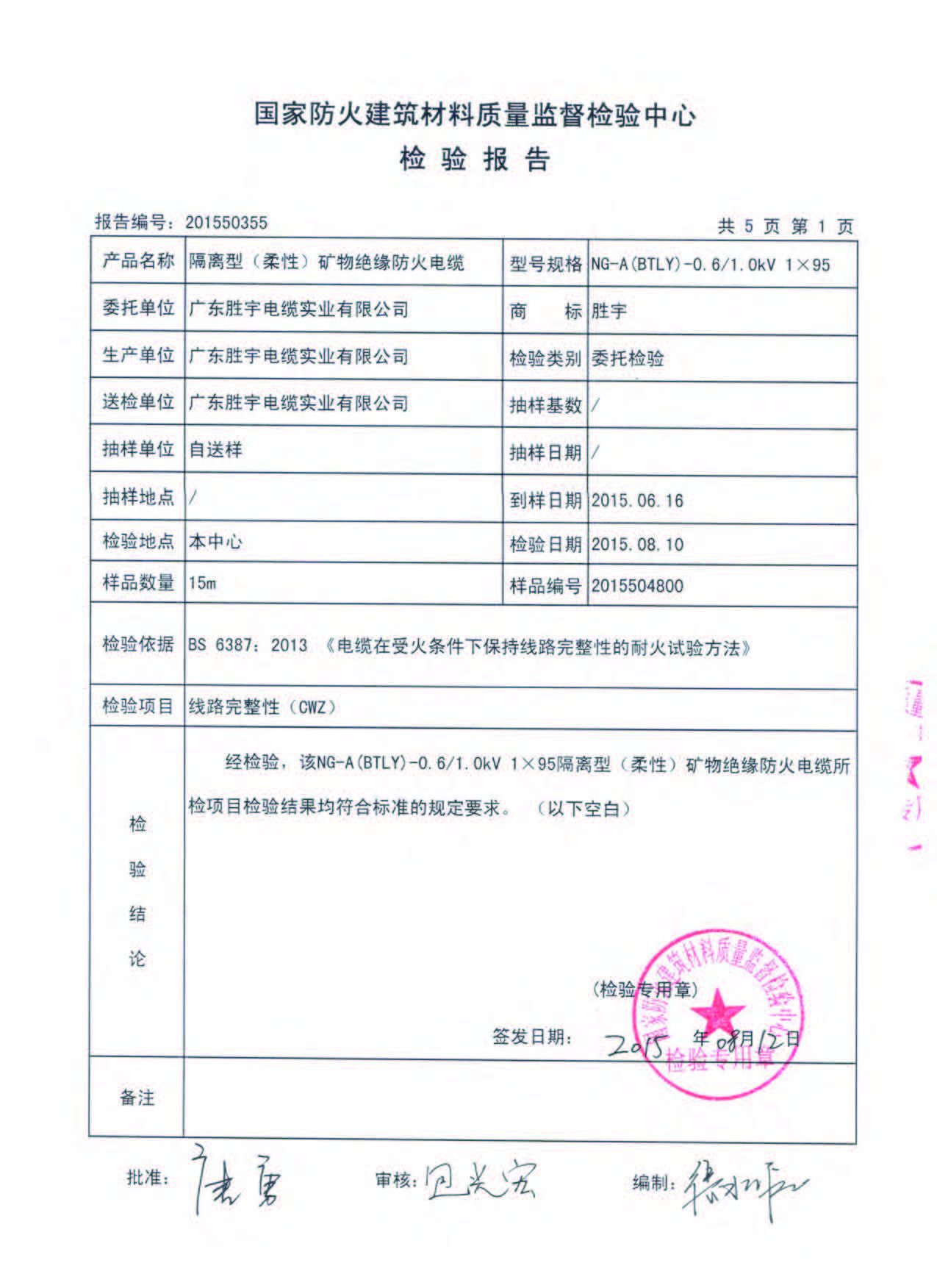

BS 6387: 電纜防火試驗

本次試驗基于BS 6387:2013《在火焰條件下電纜保持線路完整性的耐火試驗方法》進行，本標準詳細說明了根據其防火能力對電纜進行分類的以下試驗。礦物絕緣電纜能夠達到該標準的最高耐火等級。

  • 耐火實驗

    電纜在通過額定電壓下的電流時暴露在火焰中進行測試。

    下表定義了四個等級類別。

    • 標志條件
    • A級650℃/3小時
    • B級750℃/3小時
    • C級950℃/3小時
    • D級950℃/20分鐘

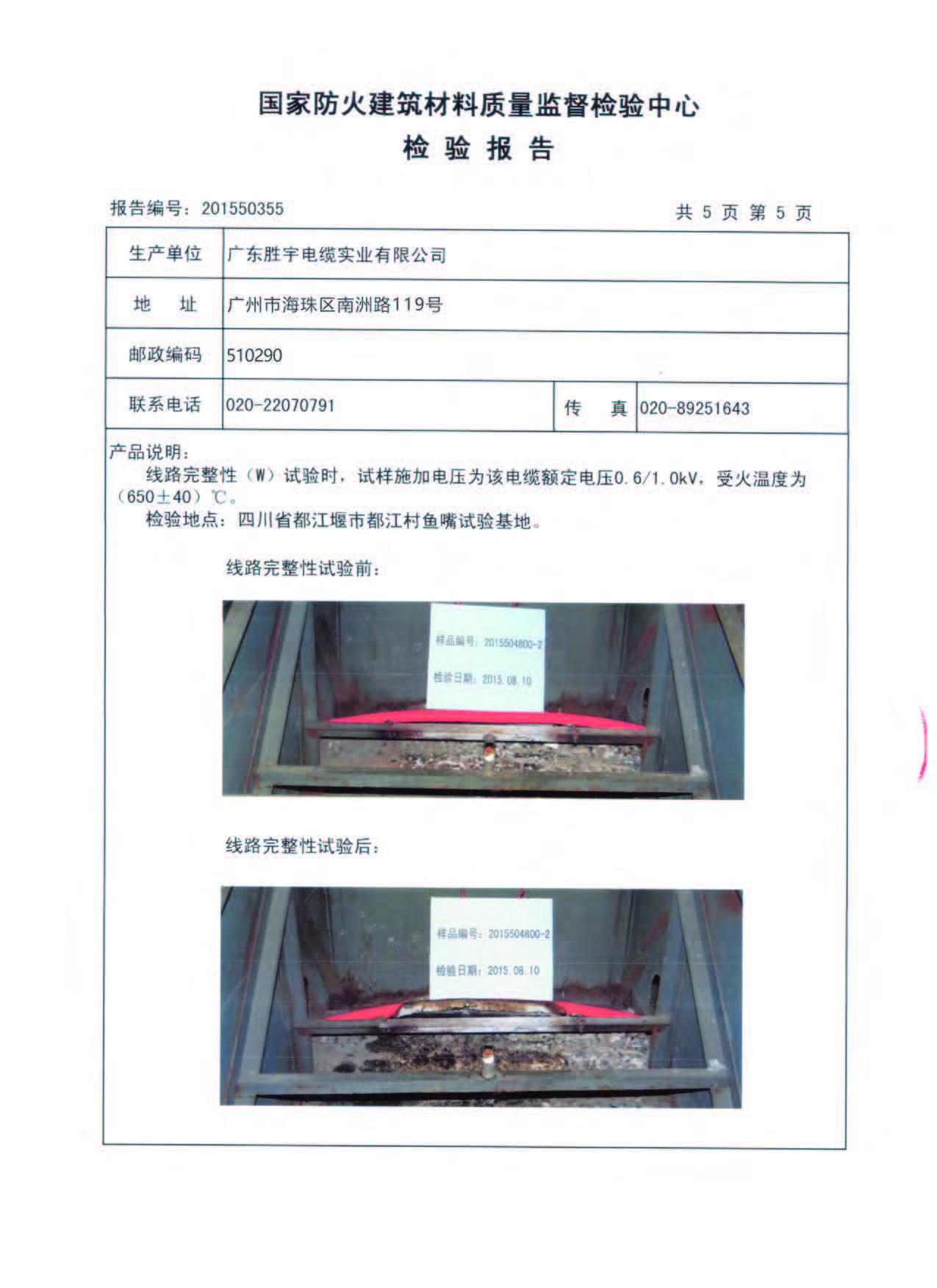

  • 噴淋試驗

    新的電纜樣品暴露于火焰在650°C 15分鐘,同時在額定電壓下通過電流，然后打開水噴淋，使火和水再接觸15分鐘

    等級結果如下：

    • 標志條件
    • W級650℃/15分鐘

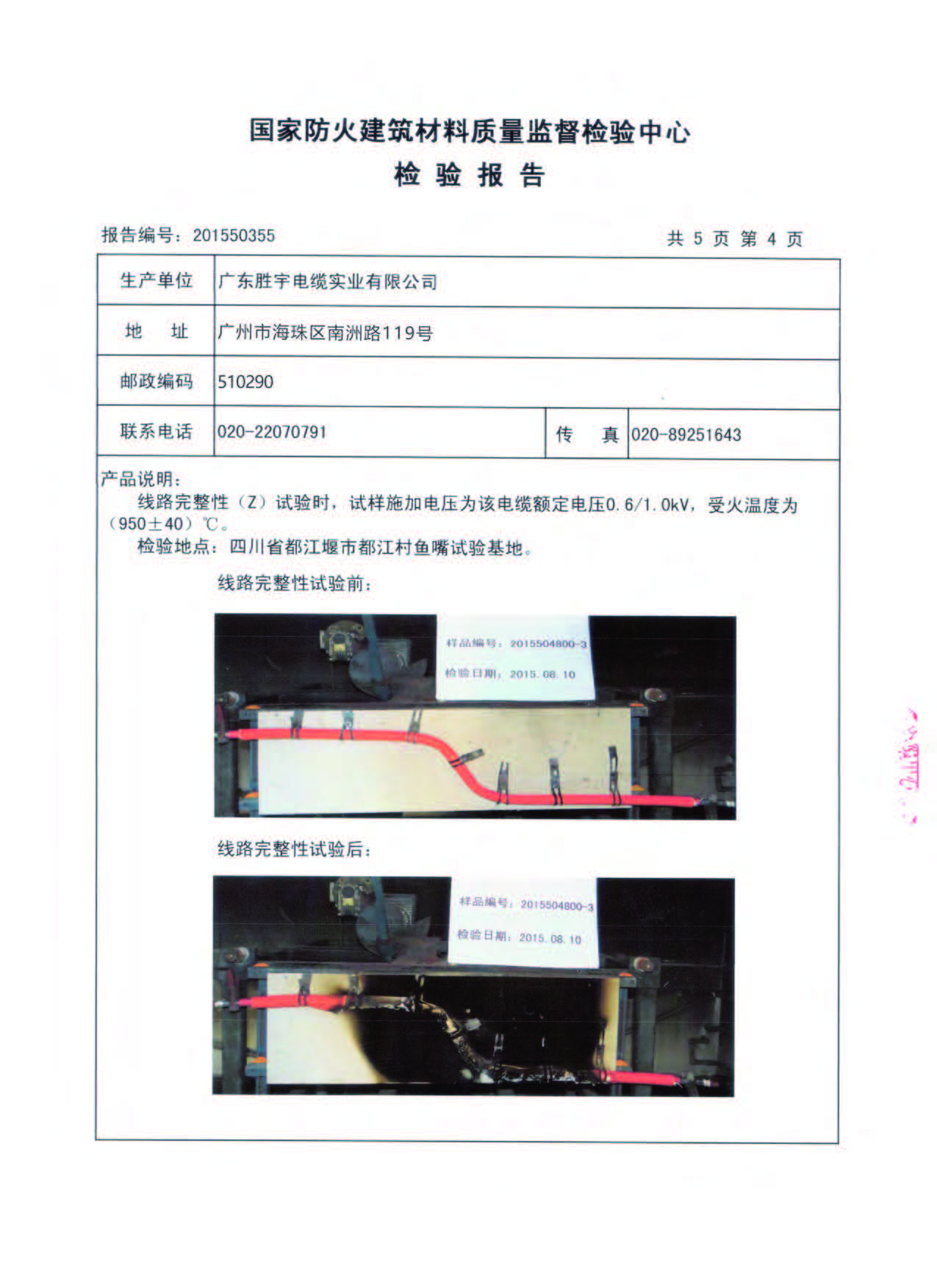

  • 機械沖擊試驗

    最后一個要求是機械沖擊損壞，將新的電纜樣品安裝在S形彎曲的背板上并暴露在火焰中，而背板則用與被測電纜直徑相同的實心鋼筋每30秒撞擊一次，持續15分鐘。

    電纜暴露在以下性能表中定義的溫度下：

    • 標志條件
    • X級650℃/15分鐘
    • Y級750℃/15分鐘
    • Z級950℃/15分鐘

超越標準

標準中的3個試驗，每做一個新實驗都得換一個新的樣品，勝宇礦物絕緣電纜可以輕松遵守和承受最繁重的等級類別C、W、Z，甚至3個試驗中整個過程中使用同一個電纜樣品不需更換。
